Trasmettitore digitale per celle di carico
0,00 €
- Bus di campo opzionali: Profinet, profibus, Ethernet/IP, Ethercat, Ethernet TCP, CANopen, Modbus/TCP
- Display a 6 digit
- Interfaccia di programmazione USB
- 2 uscite logiche a photorelè, 2 ingressi logici optoisolati
- Uscita analogica opzionale in tensione e corrente
- Interfaccia di comunicazione integrata RS232 e RS485
- Installabile a quadro con profilato DIN o barra OMEGA
- Funzione di picco ed azzeramento della tara da comando frontale.
Il trasmettitore digitale effettua il condizionamento e la conversione digitale dei segnali provenienti da trasduttori estensimetrici, quali celle di carico o trasduttori di pressione. Il modulo provvede all’alimentazione del trasduttore, converte il segnale con un convertitore AD a 24 bit, visualizza il segnale su un display LED a 6 digits (7 segmenti, altezza 8 mm) con la trasmissione della misura per mezzo di una connessione digitale.
Lo strumento è idoneo per un montaggio su profilato DIN oppure su barra OMEGA, ed è dotato di 3 pulsanti per le più semplici attività a bordo quadro e di una connessione seriale di servizio (RS232 o RS485), per facilitare l’installazione e la configurazione dell’unità mediante idoneo programma fornito a corredo con l’unità.
E’ possibile connettere all’unità fino ad un massimo di 4 celle di carico da 350 Ohm tra loro in parallelo. È presente un controllo di interruzione cavo cella, potendo collegare i trasduttori al condizionatore, in configurazione a 4 oppure 6 fili, qualora fossero presenti connessioni ai trasduttori di notevole lunghezza.
| Alimentazione raccomandata | 24 Vdc +-10% protetta contro l’inversione di polarità. Protezione con fusibile ripristinabile. |
|---|---|
| Assorbimento max. | |
| Isolamento | |
| Interfaccia digitale | |
| Categoria d'installazione | |
| Linearità | |
| Deriva in temperatura | |
| Velocità di uscita | |
| Standard CE | EN61000-6-2, EN61000-6-3 per EMC, EN61010-1 per Sicurezza Elettrica |
| Campo di misura (fondo scala) | |
| Temperatura di funzionamento |
- Display di peso numerico a 6 digit led rossi a 7 segmenti (h 8 mm)
- 3 led da 3 mm
- Tastiera: 3 pulsanti meccanici
- Caratteristiche ingresso celle: max 4 celle di carico da 350 Ohm in parallelo
- Tensione di alimentazione delle celle: 5 Vdc
- Risoluzione interna: 24 bit
- Output rate: selezionabile 0.1 Hz – 250 Hz
- Numero decimali peso: da 0 a 4 cifre decimali
- Taratura di zero e fondo scala: eseguibile da pulsanti, a pesi campione o datasheet
- Controllo interruzione cavi cella: sempre presente
- Uscite logiche: 2 uscite a photorelè (24 Vcc/Vac un contatto NA) – Portata contatti 100 mA
- ingressi logici: 2 optoisolati
- Porte seriali: RS232 half duplex; RS485 half duplex; USB device per programmazione e configurazione strumento
- Baud rate: fino a 115 kb/s (default 9600 b/s)
- Lunghezza massima del cavo: 15 m (RS232) e 1000 m (RS485)
- Memoria codice programma: 128 Kbytes
- Memoria dati: 32 Kbytes
- Conformità alle normative: EN61000-6-2, EN61000-6-3 per EMC e EN61010-1 per Sicurezza Elettrica
- Dimensioni d’ingombro (morsettiere comprese): 110 mm x 120 mm x 25 mm (l x h x p)
- Montaggio: Supporto per profilato DIN o barra OMEGA
- Materiale supporto: Blend PC/ABS autoestinguente

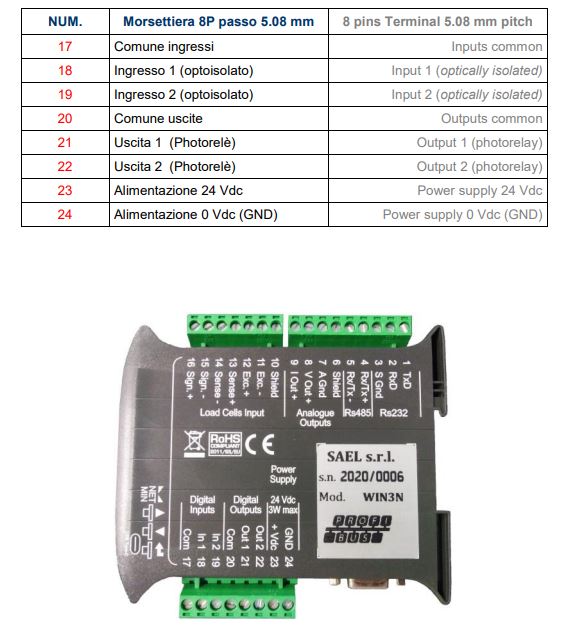

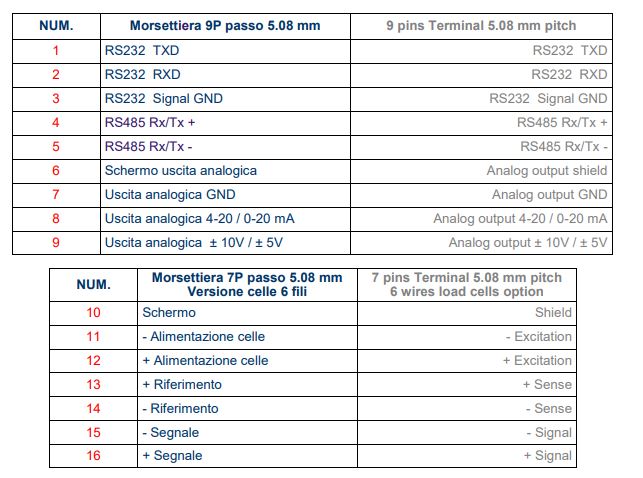

- Connessioni: morsettiere estraibili a vite passo 5.08 mm
