Strumento TD700T

0,00

  • Strumento da pannello con display grafico, per trasduttori estensimetrici
  • Visualizzazione delle misure numerica a 5 cifre, come grafico o come istogramma
  • Misura ad alta risoluzione (24 bit) ed alta frequenza di campionamento (4kHz)
  • Calibrazione veloce e sicura “Plug & Play”, con funzione TEDS
  • Uscita analogica programmabile, da ± 1V a ±10V, oppure 4-20 mA (isolata)
  • Funzione di Sample & Hold  avanzata, con campionamento fino a 20 kHz
  • Verifica funzionale circuito estensimetrico e misura carico statico (µε)
  • Fino a 4 soglie impostabili, con uscite Open Collector associate
  • Connettività digitale RS485 e CC-Link
  • Ottimo rapporto qualità / prezzo, utilizzabile in tutti i contesti applicativi

Lo strumento da pannello TD700T è uno strumento di misura ad alte prestazioni studiato per essere abbinato a trasduttori estensimetrici, per la misura di forze, peso, pressioni e coppia.

L’utilizzatore è facilitato nello svolgimento delle sue attività dalla disponibilità di avanzate funzionalità di misura , da un tastierino ad 8 pulsanti e da un display grafico a colori.

Disponendo di funzionalità TEDS, quando viene abbinato con trasduttori compatibili, consente una taratura veloce e sicura del sistema di misura, permettendo di adeguare rapidamente lo strumento ad un nuovo contesto operativo. La connessione al trasduttore può anche avvenire a 6 fili, con le linee di “sense” per la compensazione di connessioni elettriche al sensore lunghe.

Lo strumento misura per mezzo di un avanzato convertitore AD a 24 bit con frequenza di conversione di 4 kHz e modalità di “oversampling” a 20 kHz per non perdere i valori di picco del fenomeni più veloci, tipici di operazioni di piantaggio, di crimpatura, etc.

Queste caratteristiche di acquisizione del segnale proveniente dal trasduttore, vengono sfruttate da un ampio insieme di funzioni di valutazione della misura, rispetto a soglie impostabili o come differenti modalità di Sample & Hold a disposizione per catturare il fenomeno di interesse, nella maniera più consona alle proprie necessità.

Le funzioni di Sample & Hold, operano sulla base di una vasta serie di parametri configurabili dall’Utente – con e senza oversampling del segnale – e possono essere attivate dal frontalino dello strumento o da una linea di segnale di comando, secondo gli esempi sotto riportati:





Sono inoltre presenti le seguenti funzionalità di misura:

  • Filtraggio della misura impostabile e configurabile, come filtro passa basso o come media mobile.
  • Valutazione della stabilità del segnale in termini di tempo o di ampiezza di variazione
  • Diverse modalità di azzeramento digitale della misura, con funzione di inseguimento dello zero
  • Segnale amplificato configurabile, da 0 a 10V od in corrente (isolato) da 4 a 20 mA
  • Connessione digitale per mezzo di connessione CC-Link od RS485

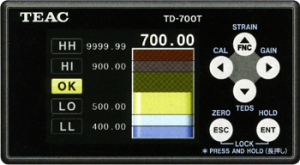

L’ampio display LCD ad alta risoluzione  consente di rappresentare con precisione lo stato dello strumento, sfruttando il cambio dei colori per indicare diverse condizioni di allarme.


La rappresentazione delle misure può essere di tipo grafico – con cambio del colore della traccia per indicare con efficacia il superamento di limiti prefissati – oppure come istogramma, per una facile interpretazione delle misure in corso.


La calibrazione del sistema di misura può essere fatta sfruttando la funzione automatica TEDS (IEEE1451.4 classe 2), oppure con una calibrazione manuale sfruttando i dati di taratura del Costruttore o con carico campione.  E’ inoltre possibile salvare più profili di taratura per il trasduttore in uso.   Lo strumento dispone di una funzione di azzeramento della tara richiamabile durante la taratura, potendo impostare le unità ingegneristiche di visualizzazione delle misure tra N, kN, kPa, MPa, g, kg, sht, ton, mN·m, N·m, kN·m.

Lo strumento permette la massima configurabilità della modalità di misura del trasduttore.


Sono liberamente impostabili fino a 4 soglie di valutazione della misura, con relative uscite “open collector” (dove LL << Lo << HI << HH) e diverse opzioni di attivazione.


Lo strumento può anche essere utilizzato per la visualizzazione di misura di deformazione in µStrain, per la verifica della deformazione plastica del sensore in uso, oppure come tester dell’integrità delle connessioni elettriche al ponte estensimetrico.





Uscita digitale

Temperatura di funzionamento

Alimentazione

,

Tipologia segnale

,

Materiale

Uscita analogica

Segnale di ingressoTrasduttori estensimetrici con sensibilità fino a ±3.2mV/V
Tensione di alimentazione ponte estensimetrico10Vdc oppure 2.5V ±10% selezionabile Corrente massima: 30mA
CalibrazioneDinamica di segnaleda 0.3 a 3.2mV/V
Precisione0.1%F.S. (Sensibilità 0.5mV/V o superiore)
Metodo usatoCarico noto, Carico Equivalente/ Sensibilità, TEDS
PrecisioneNon-linearità< 0.01%F.S. + 1Digit (@ 1mV/V Input)
Deriva di Zero< 0.5μV / deg C (Input Equivalent Value)
Deriva di Guadagno< ±0.005% F.S./ °C
Frequenza di conversione A/D4,000 campioni/ secondo
20,000 campioni/ secondo (con funzione HOLD attiva)
Uscita analogica D/A4000 campioni / secondo, uscita isolata,
Tensione da ±1 a ±10V (impostabile in steps da 1V ) e circa 1/59000
di risoluzione (segnale impostato a ±10V), oppure Corrente 4–20mA e risoluzione circa 1/43000
TEDSIEEE1451.4 Mix Mode Interface Class2
DisplayPeriferica di visualizzazione2.4 ” LCD a colori TFT
Range5 cifre , ±99999
Frequenza di aggiornamento4, 6, 10, 20 campioni /secondo
ModalitàSelect Normal, Compare, Hold
Risoluzione1 / 99999
Funzione di ritenuta del picco (Hold)
(20,000 campioni/ secondo)
Sample, Peak, Bottom,
Peak to Peak, Peak and Bottom, Average,
Time Blocking Available except Sample Hold
Comparatore di segnaleContact Signal
(4 point)
High-High Limit(HH), High Limit(HI), Low Limit(LO), Low-Low Limit(LL)
Rangeda -99999 a 99999
ModeSelect Always, Stable, Hold, No Compare
Compare Speed4,000 campioni / secondo
FiltroFiltro Digitale
Passa- basso 3/10/30/100/300/1000 Hz/None -12dB/oct
Media Mobile  (16/32/64/128/256/512/1024/2048)
Azzeramento digitaleAzzeramento digitaleAzzeramento nel punto specificato
Inseguimento di zeroSoppressione di Zero specificando durata in tempo e banda di segnale
Altre funzioniHH, LL enable/disable, Set near Zero, Digital Zero Limit
Digital Zero Clear, Motion Detect, Digital Offset
Minimum Scale, TEDS, Calibration Value Lock, Setting Lock,
Static Strain Mode, Compare Output Control,
Contact IN/OUT check Key Lock
 I/O di controlloSegnali di ingressoHold, Digital Zero, Judge, Clear,
Change Settings (Setting1, Setting2)
Tipo segnali IngressoContatti  od Open Collector
Segnali in uscitaS1(HH), S2(HI), S3(LO), S4(LL), OK(OK)
Tipo segnali in uscitaUscite Open Collector
Alimentazioneda 12 Vdc a 24 Vdc (9W)
AmbientaleCampo di temperatura di utilizzoda 0 a 40 °C
Campo di temperatura di stoccaggioda -20 a 60 °C
Campo di umidità di utilizzo< 85%RH (No condensa)
Dimensionicirca . 96W x 53H x 132D [mm] (escluse parti  sporgenti)
Pesocirca 300 g
CertificazioniSicurezzaInstallation Category I, EN61010-1 Pollution degree: 2/Measurement Category II
CE, UL61010
EMCVCCI(Class A), EN61326 For use in industrial locations, EN61000-3-2, EN61000-3-3

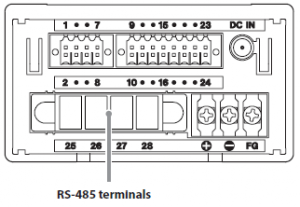

Il trasduttore estensimetrico (a 4 o 6 fili) viene collegato allo strumento mediante un terminale a molla rimovibile.





Lo strumento viene fornito completo del manuale d’istruzione (in inglese).
