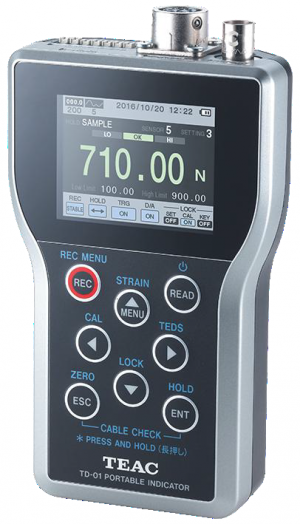

Strumento portatile TD01

0,00

  • Strumento portatile con display grafico, per trasduttori estensimetrici
  • Visualizzazione delle misure numerica, come grafico o come istogramma
  • Misura ad alta risoluzione (24 bit) ed alta frequenza di campionamento (1kHz)
  • Funzione TEDS per una calibrazione veloce e sicura
  • Uscita analogica ± 2V
  • Memorizzazione delle misure di interesse e software per PC (via connessione USB)
  • Verifica funzionale circuito estensimetrico e misura carico statico (µε)
  • Funzionamento a batteria, con lunga autonomia
  • Ottimo rapporto qualità / prezzo, utilizzabile in tutti i contesti applicativi

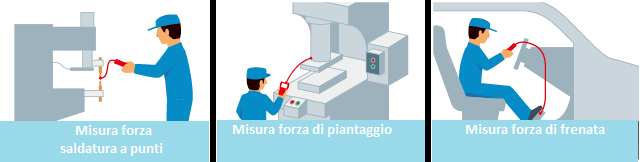

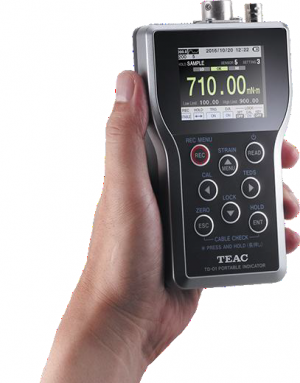

Lo strumento portatile TD01 aiuta l’operatore nello svolgimento di svariate operazioni sul campo, per mezzo delle sue avanzate funzioni di misura ad alte prestazioni, di un tastierino ad 8 pulsanti e del display grafico che ne permette un facile utilizzo.   Disponendo di funzionalità TEDS, quando viene abbinato con trasduttori compatibili permette una taratura veloce e sicura del sistema di misura, permettendo di adeguare rapidamente lo strumento ad un nuovo contesto operativo.

Lo strumento è molto flessibile nella gestione dell’alimentazione, con la possibilità di operare fino a 24 ore con le batterie consigliate o con alimentazione mediante connessione USB.


Il display da 2.4″ ad alta risoluzione  consente di rappresentare con precisione lo stato dello strumento, sfruttando il cambio dei colori per indicare diverse condizioni di allarme.

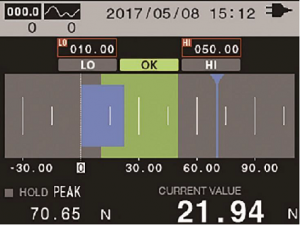

La rappresentazione delle misure può essere di tipo grafico oppure come istogramma, per una facile interpretazione delle misure in corso.

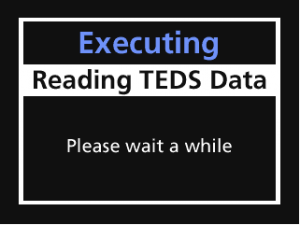

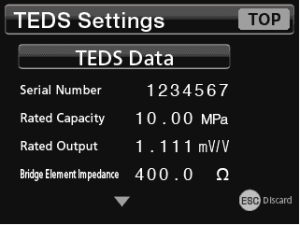

La calibrazione del sistema di misura può essere fatta sfruttando la funzione automatica TEDS (IEEE1451.4 classe 2), oppure con una calibrazione manuale sfruttando i dati di taratura del Costruttore o con carico campione.  E’ inoltre possibile salvare più profili di taratura per il trasduttore in uso.   Lo strumento dispone di una funzione di azzeramento della tara richiamabile durante la taratura, potendo impostare le unità ingegneristiche di visualizzazione delle misure tra N, kN, kPa, MPa, g, kg, sht, ton, mN·m, N·m, kN·m. Lo strumento permette la massima configurabilità della modalità di misura del trasduttore.

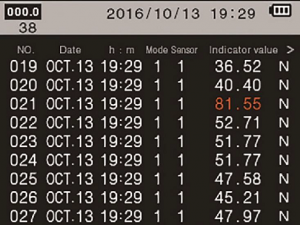

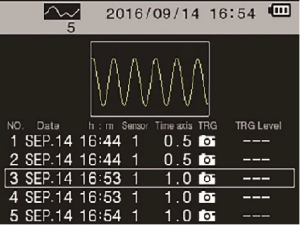

I dati possono essere memorizzati nello strumento (fino a 300) potendo anche memorizzare un massimo di 8 forme d’onda, per una visualizzazione e comparazione successiva all’acquisizione.

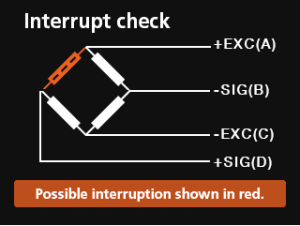

Lo strumento può anche essere utilizzato per la visualizzazione di misura di deformazione in µStrain, per la verifica della deformazione plastica del sensore in uso, oppure come tester dell’integrità delle connessioni elettriche al ponte estensimetrico.


Tra le altre funzionalità, sono inoltre disponibili:

  • Filtraggio impostabile
  • Zero tracking (inseguimento di eventuali drift)
  • Azzeramento tara
  • Acquisizione dei picchi di misura con sample & hold configurabile
  • Segnale analogico amplificato (D/A ad 1 kHz) configurabile

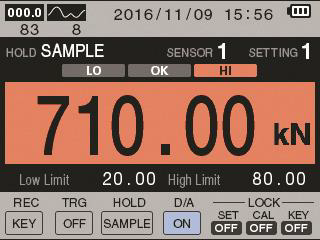

  • Soglie di allarme impostabili (HI/LO, con indicazione superamento soglia mediante colore dedicato) e molteplici modalità di valutazione del superamento soglia ed isteresi programmabile
