Il sistema di misura EQF serve per equalizzare il tensionamento delle funi di un ascensore ed è stato progettato per essere estremamente compatto come sensori da applicare sulle funi, semplice nell’uso e versatile, oltre che economico.   Questo sistema portatile consente di misurare contemporaneamente fino a 12 funi ed è stato concepito per essere utilizzato – inizialmente – per le più recenti funi plastiche con diametro 6,5 mm od 8,1 mm, dove è maggiormente sentita la necessità di una corretta equalizzazione del tensionamento delle funi, per rispettare le prescrizioni dei Costruttori ed ottenere il massimo beneficio dall’utilizzo di queste nuove funi.

Per le funi fino a 16 mm visita la pagina EQFevo.

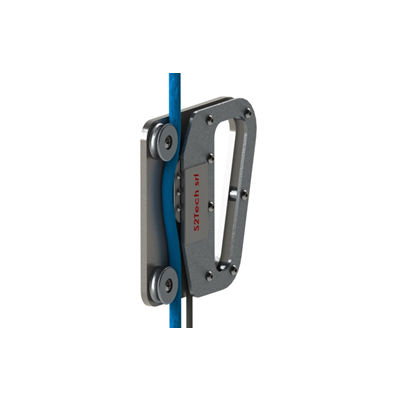

I sensori della serie EQF, oltre ad essere estremamente compatti (spessore sensore EQF 15mm) per essere installati anche sugli impianti con funi molto vicine tra di loro come interasse, hanno il vantaggio di poter essere installati – e rimossi – su funi già tensionate, senza la necessità di dover ricorrere all’ausilio di utensili speciali.

I sensori EQF sono sensori digitali già tarati da S2Tech, ognuno con un convertitore AD ad alta risoluzione (20bit), integrato nel trasduttore per aumentare la qualità di misura riducendo gli eventuali effetti dei disturbi elettrici.   Ogni sensore EQF può essere liberamente collegato all’HUB, che funziona come concentratore di segnali (dotato di batteria ricaricabile per la massima autonomia operativa) rendendo poi disponibili le misure attraverso un software (installabile su PC Windows) o un’applicazione (per smartphone e tablet).  La connessione a questi dispositivi può avvenire mediante connessione con cavo USB, oppure con la connessione Bluetooth.

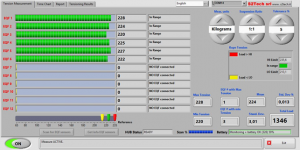

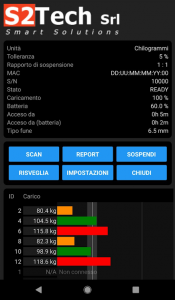

Il software e l’applicazione sono idonei per la gestione delle misure e permettono:

• la visualizzazione dei tensionamenti individuali rilevati sulle singole funi (valori in unità ingegneristiche e rappresentazione a barre, con codice colori per individuare facilmente lo stato di tensionamento della fune)
• l’indicazione del peso complessivo misurato istantaneamente, con la gestione dei rapporti di taglia e nelle più comuni unità di misura
• la definizione di una banda di tolleranza sul valore medio di tensionamento rilevato, con indicatori grafici utili per guidare il lavoro dell’installatore
• la visualizzazione di indicatori statistici aggiornati in tempo reale, per aiutare l’operatore nelle operazioni di equalizzazione del tensionamento e dei riferimenti della taratura, per una corretta gestione della strumentazione nell’ambito delle procedure di qualità presenti in azienda
• la predisposizione, al termine delle attività, di idonea reportistica dell’attività svolta, con il salvataggio di un file PDF riportante i dati dell’impianto, dell’operatore e tutte le informazioni riferibili al risultato delle operazioni di equalizzazione svolte dal Tecnico, velocizzando il lavoro del tecnico, così da risparmiare tempo ed evitare errori di trascrizione delle informazioni





Il  programma di installazione del software, per ambiente Windows, può essere scaricato dal seguente link: Software di installazione

L’HUB può inoltre essere dotato – opzionale – anche di accelerometro triassiale per eseguire misure relative alla “Quality of Ride”, secondo la norma ISO 18738. (software in via di definizione, disponibile come opzione).

Il sistema di misura viene fornito in una valigetta plastica contenente tutto quanto richiesto per le misure:

• N° 6, 9, oppure 12 sensori EQF6,5 per funi plastiche diametro 6,5 mm, oppure EQF8,1 per funi plastiche diametro 8,1 mm
• N° 1 HUB completo di batteria ricaricabile (autonomia tipica di 1 giornata lavorativa, con 6 sensori e batteria fresca)
• cavo di connessione USB e caricabatterie per apparati USB (tablet ed HUB)

Applicazioni:
Oltre alle applicazioni ascensoristiche, i sensori possono anche essere utilizzati per la regolazione del tensionamento di funi installate su sistemi industriali.
Inoltre l’HUB, essendo dotato di batteria ricaricabile e potendo accettare la connessione di un massimo di  12 sensori, può essere utilizzato per applicazioni di misura portatili – in ambito industriale o per l’automazione o la ricerca – con la gamma dei trasduttori digitali prodotta da S2Tech, quali celle di carico, trasduttori di spostamento e livello, inclinometri ed accelerometri e trasduttori di pressione. Questa soluzione di misura è inoltre facilmente adattabile alle esigenze di aggregazione / analisi delle misure acquisite, in quanto siamo in grado di predisporre applicativi per ambiente Windows® – tablet o notebook – personalizzati.
