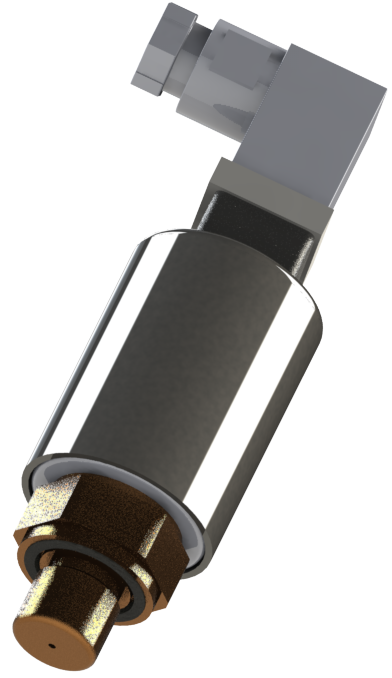

LP660 trasduttori di pressione

0,00

  • Campi di misura da 10 a 400 bar FS
  • Costruzione con elemento di misura ceramico monolitico, tecnologia piezoresistiva
  • Disponibile con segnale  0-5V, o-10 V oppure 4-20 mA
  • Connettore integrato tipo EN 175301-803 Micro-C
  • Robusto, affidabile, economico

Clear

I trasduttori di pressione della serie LP660 sono trasduttori per applicazioni industriali ad uso generale, idonei per uso gravoso grazie alla particolare robustezza e stabilità nel tempo del sensore ceramico monolitico.

Questi trasduttori sono caratterizzati da un attacco idraulico maschio – in acciaio inox –  G 1/4″ oppure G 1/2″ e vengono forniti con le guarnizioni necessarie per l’installazione nell’applicazione del Cliente.

Oltre all’acciaio inox del nipple maschio dell’attacco idraulico, le altre parti bagnate dal fluido sono l’elemento ceramico (Al2O3) e la guarnizione interna in NBR, per una resistenza chimica ottimale.

Il prodotto non è idoneo per esser impiegato con l’Ossigeno.

Per una misura ottimale è stato scelto un sensore monolitico ceramico, di tipo piezoresistivo a ponte completo, con compensazione termica e regolazioni al laser, per ottenere un comportamento di misura con buona capacità di sovraccarico (2 x FS nominale), stabilità nel tempo e minimizzazione dell’isteresi di misura.

Ogni trasduttore di pressione viene corredato del proprio certificato di caratterizzazione individuale ottenuto utilizzando – a seconda del campo di misura – una macchina di prova con sensore di riferimento certificato o utilizzando una macchina di prova a masse rotanti.

Il trasduttore è disponibile in versione non amplificata con sensibilità tipica di 2mV/v, oppure in versione amplificata con segnale in tensione 0-5 V, o-10 V oppure in corrente 4-20 mA e la connessione elettrica al sensore avviene per mezzo di un connettore a pipetta rimovibile – fornito con il sensore – tipo EN 175301-803 Micro-C (ex DIN 43650C) (3+E) a cablare e pressacavo 90° integrato Pg7.



Campo di misura (fondo scala)

, , , , , ,

Protezione ambientale

Errore

< ± 0,3% FS bsl fino a 20bar (typ.)###< ± 0,5% FS bsl da 50 fino a 400bar (typ.)

Tipologia segnale

Materiale

Uscita analogica

, ,

Connessione idraulica

,

LP66x G12 dimensions LP66x G14 dimensions LP66x mounting prescription

LP66x electrical connections2
