Sistema di telemetria digitale a batteria “low power”

  • Misura della torsione attraverso una connessione di telemetria digitale a un ricevitore
  • Installazione facile e veloce
  • Nessuna modifica dell’albero richiesta
  • Calibrazione di shunt da remoto
  • Batteria a lunga durata (fino ad un anno)
  • Possibilità di personalizzazione del sistema
  • Disponibile versione multi-canale
Categorie: , ,

Per poter vedere il .pdf e il file edraw devi registrarti

Questo sistema di telemetria digitale a basso consumo può lavorare fino a un anno, in modo continuativo con il medesimo pacco di batterie, permettendo un’ampia flessibilità operativa nella misura della coppia o di altre grandezze fisiche.  La trasmissione dati ad alta risoluzione avviene tramite un sistema digitale che incorpora sistemi di controllo del dato tali da garantire la sicura trasmissione delle informazioni alla stazione ricevente, anche nelle condizioni di funzionamento più gravose e con i disturbi più elevati, evitando segnali anomali come picchi o perdite di segnale che minerebbero la qualità delle Vostre prove.

Oltre ad un link dati  wireless di alta qualità ed affidabilità, questo sistema di telemetria incorpora nella trasmissione anche informazioni sullo stato delle batterie, sulla temperatura del modulo di trasmissione e permette di attivare da remoto i circuiti di calibrazione (con circuiti di shunt per i trasduttori estensimetrici), per la verifica del corretto funzionamento del vostro sistema di misura remoto.

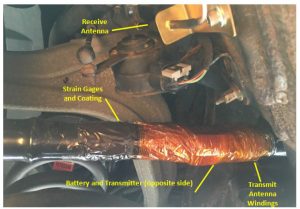

Il sistema digitale miniaturizzato 2140LP può essere collegato direttamente a circuiti di misura applicati sugli alberi rotanti, per la misura diretta della coppia, per misure in tempo reale, a bordo veicolo o su macchine utensili, potendo essere installato – in virtù delle sue ridotte dimensioni – su qualunque tipo di rotore, anche direttamente dall’Utilizzatore, vista la sua semplicità.    Con uno spessore inferiore agli 8 mm, è possibile installare il trasmettitore su qualunque tipo d albero, anche con poco spazio libero attorno all’organo rotante.  L’alimentazione a batteria di lunga durata elimina la necessità di un sistema di alimentazione induttivo in prossimità del punto di misura, semplificando l’installazione e garantendo una distanza del trasmettitore dal punto di misura di oltre 1 mt.

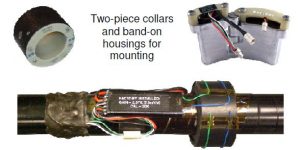

Fino ad un massimo di 16 unità LP monocanale possono funzionare in stretta prossimità – utilizzando la stessa frequenza di trasmissione – senza che queste interferiscano tra di loro.   E’ possibile installare i trasmettitori LP  direttamente sull’albero rotante – per mezzo di nastri adesivi e/o cinghie di fissaggio rinforzati al Kevlar –  oppure utilizzando custodie di fissaggio toroidali, standard oppure personalizzate secondo le Vostre necessità, così da proteggere le unità contro sporco e danneggiamenti accidentali.  Per una più semplice applicazione all’albero, i collari toroidali possono essere realizzati in due semi metà e possono essere facilmente adattati per essere installati su alberi più piccoli, utilizzando kit di spessori in gomma.   Nelle applicazioni dove non è possibile proteggere le unità con una custodia ed un collare, l’antenna del trasmettitore viene fissata direttamente su un distanziale in gomma, posizionato attorno all’albero.

Sono disponibili diverse opzioni di alimentazione, dalle batterie ricaricabili al Litio da 3.6 V, pacchi di batterie ricaricabili,  batterie standard od anche per alte temperature (Tadiran) non ricaricabili.

In funzione del tipo di alimentazione scelta e delle caratteristiche dell’applicazione è possibile disporre di un tempo operativo del sistema di telemetria che può andare da un minimo di 100 ore di utilizzo continuativo, fino ad oltre 1 anno, qualora si selezionassero capacità maggiori o moduli batteria idonei.

Otto batterie per alte temperature tipo AA , infatti, permettono di alimentare il Trasmettitore per più di un anno, con un’attività continua di otto ore di lavoro al giorno.

Per prolungare ulteriormente la durata della batteria, il Trasmettitore controlla costantemente il segnale proveniente dal ricevitore. Quando il Trasmettitore rileva che il Ricevitore è spento, oppure è fuori portata utile, automaticamente si pone in modalità di lavoro a consumo ridottissimo, per risparmiare batteria. Nel momento in cui, viceversa, viene nuovamente rilevato il segnale del Ricevitore, il Trasmettitore si risveglia dalla modalità a consumi ridotti, riprendendo la trasmissione dei dati.

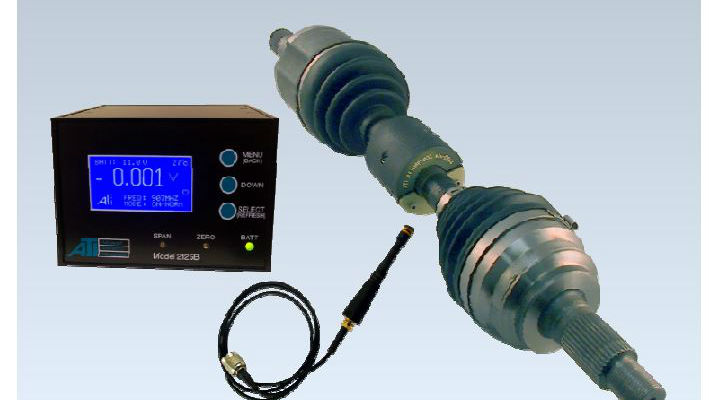

Il Ricevitore è dotato di un display LCD retro-illuminato, multifunzionale, permettendo un controllo preciso delle principali funzioni di misura, quali la frequenza di campionamento, l’attivazione del circuito di calibrazione remoto e delle funzioni di filtro passa-basso.  Inoltre permette di visualizzare lo stato del Trasmettitore, la tensione della sua batteria, la sua temperatura operativa e la frequenza di funzionamento.  Il Ricevitore può essere alimentato direttamente a 12Vdc, oppure con l’alimentatore fornito in dotazione da 110Vac (è anche disponibile la versione con alimentazione a 220 Vac).    L’elevata sensibilità e l’alta selettività UHF del Ricevitore garantiscono un’operatività a basso rumore/disturbi, con elevata reiezione delle frequenze fuori banda.  Lo strumento può essere configurato per differenti tipologie di segnale analogico : ±2, ±5, ±10 V, oppure 4-20 mA e 0-20 mA (opzionali).   Il ricevitore 2125BLP può essere connesso ad uno o più Trasmettitori della serie 2100LP.

La presenza del carica batterie, se applicabile, oltre alle  batterie primarie di ricambio, assicurano la piena e perfetta funzionalità del sistema di Telemetria proposto, per operare negli ambienti più impegnativi, con la sicurezza di effettuare misure precise anche in setup di misura critici ed a volte irripetibili.

Frequenza di campionamento (regolabile)

da 400 a 2083 Hz

Risoluzione

14 bit

Errore massimo

<0.15% FS

Ripetibilità

±0.025%

Non-Linearità

±0.10%

Alimentazione del ricevitore

12VDC e 110/220 VAC

Uscita analogica

0-2, 5, 0-10 VDC
±2, 5, 10 VDC
0-20 e 4-20 mA (opzionali)

LOW POWER MINIATURE TRANSMITTER
Power ……………. 3.6V Lithium cell, r
non-rechargeable batteries
Size ………. 2.35”L x 0.80”W x 0.30” H (including pi
Zero Drift ……………………………………………0.02% / °C
Span Drift …………………………………………..0.02% / °C
Operating Temperature Range ..(battery dependent)
-20 to 80°C (rechargeable Li-Po)
-55 to 150°C (rechargeable Lithium)



SYSTEM
Adjustable sample rate 400 to 2083 samples/sec
(Multi-channel configurations are  available using multiple single-channel transmitters)
Resolution 14 Bits
Integral Non-Linearity ± 0.10%
Repeatability ± 0.025%
Maximum Error < 0.15% Full Scale
RECEIVER: Model 2125BLP
Power 12 VDC and 110/220 VAC
Output Format 0-2, 0-5, 0-10 VDC; ± 2, 5, 10 VDC
0-20 and 4-20 mA  (Optional)
Output Filter low pass, 5-pole
Display Multi-function Digital Backlit LCD
Output Ripple < 2 mV
Transmitter Single or Multiple 1 -Channel
Size 6.0”L x 5 .0”W x 3.5”H
LOW POWER MINIATURE TRANSMITTERS
Power 3.6V Lithium cell, rechargeable and
non-rechargeable batteries , high temp Tadiran
Size 2.35”L x 0.80”W x 0.30” H (including pins)
Zero Drift 0.02% / °C
Span Drift 0.02% / °C
Operating Temperature Range (battery dependent)
-20 to 80°C (rechargeable Li-Po),-55 to 150°C (Non Rechargeable Lithium)
