Sistema di acquisizione dati Dydaqlog – Industrial Internet of Things (IIOT)

  • 16 ingressi analogici differenziali configurabili in modo indipendente l’uno dall’altro
  • Alta risoluzione (24 bit)
  • Massima frequenza di campionamento 10 Hz per ogni canale
  • 6 ingressi e 6 uscite digitali disponibili
  • Connessione diretta alle celle di carico o ai sensori di temperatura senza l’ausilio di un condizionatore di segnale
  • Interfaccia LAN/WLAN per la configurazione e per la trasmissione dei dati
  • Potente processore ARM® con Webserver integrato
  • Semplice interfaccia web per la visualizzazione dei dati
  • Custodia in alluminio robusta e compatta (Protezione IP65)

Preventivo >

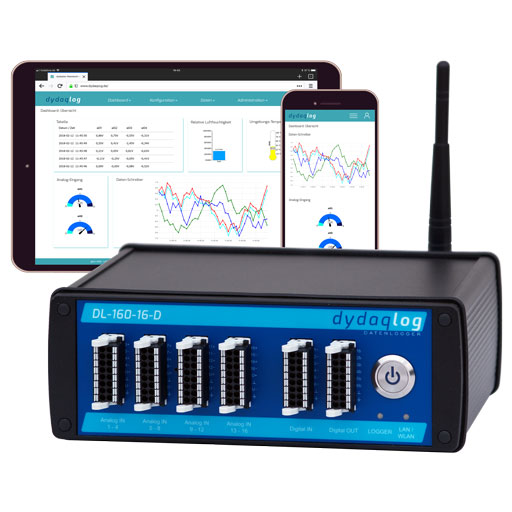

Il sistema di acquisizione dati Dydaqlog è uno strumento particolarmente adatto per le applicazioni di lungo periodo che richiedono una frequenza di campionamento non eccessivamente elevata (10 Hz per ciascun canale) e una alta risoluzione (24 bit).

Il nuovo sistema di acquisizione dati si basa sulla tecnologia dell’Industrial Internet of Things (IIOT) e questo permette che i dati registrati e raccolti siano disponibili e accessibili ovunque e in qualsiasi momento, essendo disponibili sul web.

Lo strumento Dydaqlog è estremamente preciso e affidabile nella rilevazione della misura, presenta una registrazione dei dati molto accurata e gestibile attraverso poche operazioni semplici e intuitive. Lo strumento, infatti, possiede 16 canali di ingresso differenziali e ciascuno di essi può essere configurato in modo individuale per una connessione diretta, senza l’ausilio di un condizionatore di segnale, a celle di carico, a termocoppie e sensori di temperatura  (PT100 e simili) o sensori a ponte resistivo. Vengono accettati, inoltre, segnali in tensione o in corrente fino a 10 V o 20 mA.

Il sistema è dotato di un ambiente flessibile in cui vengono registrate le misure acquisite e che permette all’utente di configurare formule e altre rielaborazioni o funzioni matematiche. I canali di misura possono essere visualizzati online oppure monitorati e valutati in base ai valori di soglia/limite impostati in precedenza. Al superamento di tali soglie si può prevedere l’invio di una email di avviso o lo sviluppo di altri eventi collegati al limite impostato.

Il sistema di acquisizione dati possiede una memoria interna costituita da una scheda MicroSD con capacità pari a 1 Giga Sample. Oltre ad essa,  lo strumento permette di trasferire i dati di misura direttamente a un server o nel data cloud. Questo favorisce un accesso ai dati raccolti da parte dell’operatore in qualsiasi momento e utilizzando supporti differenti (anche mobile).

La comunicazione con il sistema di acquisizione dati generalmente avviene attraverso le reti LAN o WLAN, ma a breve sarà resa disponibile anche una comunicazione tramite rete GSM.

Lo strumento non è semplicemente un sistema di acquisizione di dati ma anche un web server. Con esso, infatti, tutte le funzioni e le operazioni possono essere gestite e organizzate in un qualsiasi browser con un’interfaccia web. Non è quindi necessario scaricare un software aggiuntivo o avere a disposizione strumenti particolari per la configurazione del sistema.

Grazie alla possibilità di monitoraggio da remoto, i dati raccolti e registrati possono essere facilmente letti e visualizzati anche offline.





















































Frequenza di campionamento

10 Hz

Risoluzione

24 bit

Canali in ingresso

16 differenziali

A/D converter

Sigma-Delta

Ingressi disponibili

±1,6/3/5/10 V ±12/25/50/100/200/400/800 mV 0-20 mA

Processore

microprocessore ARM®

Interfaccia

WLAN / LAN

Memoria

MicroSD interna (1 Giga Samples)







Analog In
Channels 16 differential
A/D Converter Sigma-Delta
Resolution 24-bit
Sampling Rate (max.) per Channel 10 Hz
Input Ranges  ± 10 / 5 / 3 / 1,6 V
± 800 / 400 / 200 / 100 / 50 / 25 / 12 mV
0-20 mA
Input Resistor 1 MΩ
Input Coupling DC
Sensor Connection Thermocouples Type B, E, J, K, N, R, S, T
PT50 / 100 /500 / 1000
Resistive Bridge Transducer
Digital In
Channels  6 opto coupled
Level TTL, L: < 0,8 V / H: > 2,4 V (max. 24 V )
Digital Out
Channels 6 electronic Relays
Switching Power 40 V max. @ 1 A
Environmental Sensors
Ambient Temperature -40 – 125 °C (± 0,2 °C typical)
Relative Humidity 0 – 100 %RH (± 2% typical)
Processor
 Type ARM® Microprocessor
Data Memory
Type MicroSD Card internal
Size 1 G Samples
Host Interface
Type  WLAN, LAN
General
Unit Power 10 – 36 VDC
Operating Temperature 0 to +50 °C
Enclosure Aluminium, all around IP65
Dimensions (B x H x T) 211 X 70 X 208,5 mm









Per effettuare un ordine o per scoprire la soluzione più adatta alle vostre esigenze, potete contattarci direttamente al seguente indirizzo di posta elettronica:

[email protected]
