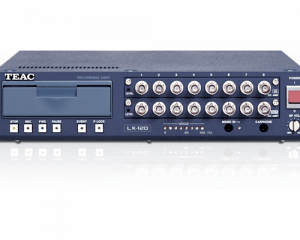

Registratore dati LX110 / LX120
0,00 €
- Registratore dati con supporto di registrazione selezionabile ed ingressi ed uscite configurabili.
- Misura fino a 120 canali, con ingressi configurabili
- Misura analogica ad alta risoluzione (24 bit) ed alta frequenza di campionamento (100 kHz)
- Robusto ed affidabile, anche per utilizzo mobile ed in ambienti gravosi
- Utilizzo semplice, con interfaccia utente sicura e collaudata
- Memorizzazione dati su scheda CF e memoria interna
- Controllo della registrazione sull’unità, da pannello remoto o da PC, con software incluso
Caratteristiche principali del registratore / acquisitore dati LX100/120:
Unità ampliamente configurabile, quanto a :
- Tipo di unità (LX100 oppure LX120)
- Numero di canali in ingresso e loro tipologia
- Tipo di amplificatori d’ingresso
- Interfaccia di connessione
Questi strumenti permettono lunghe sessioni di registrazione dati, grazie al supporti di memorizzazione:
- Memoria interna
- Memoria CF
- Sono possibili acquisizioni di una durata fino a 10 ore, con campionamento a 20 kHz ed 8 canali (memorizzazione su supporto CF da 32 GB)
- Ampia dinamica di ingresso, con conversione del segnale a 24 bit, per una misura del fenomeno ancora più precisa.
- Misura di segnali in tensione, di vibrazioni, di rumore, di deformazioni, etc. con unna dinamica di ingresso da DC a 40 kHz
- Negli strumenti della famiglia LX, la combinazione tra il numero dei canali attivi per l’acquisizione, la frequenza di campionamento e del supporto di memorizzazione dei dati, determina la durata massima per la registrazione del fenomeno di interesse.
Ex) 8Channels, 576MB Memory
| Frequency Bandwidth (Sampling Frequency) | Recording Time | |
|---|---|---|
| 16bit | 24bit | |
| DC to 40kHz(96kHz) | Approx. 6minute | – |
| DC to 20kHz(48kHz) | Approx. 12minute | Approx. 6minute |
| DC to 10kHz(24kHz) | Approx. 24minute | Approx. 12minute |
| DC to 5kHz(12kHz) | Approx. 48minute | Approx. 24minute |
| DC to 2.5kHz(6kHz) | Approx. 1h36minute | Approx. 48minute |
| DC to 1.25kHz(3kHz) | Approx. 3h12minute | Approx. 1h36minute |
| DC to 675Hz(1.5kHz) | Approx. 6h24minute | Approx. 3h12minute |
| DC to 400Hz(1kHz) | Approx. 9h36minute | Approx. 4h48minute |
| DC to 80Hz(200Hz) | Approx. 48h | Approx. 24h |
Nota: la velocità di registrazione è di ca. 1,6 MB / sec (larghezza di banda da DC a 40kHz x8ch). Spegnere ulteriormente il memo vocale
Ex) 8Channels, 32GB PC card
| Frequency Bandwidth (Sampling Frequency) | Recording Time | |
|---|---|---|
| 16bit | 24bit | |
| DC to 20kHz(48kHz) | Approx. 10h20minute | – |
| DC to 10kHz(24kHz) | Approx. 20h40minute | Approx. 10h20minute |
| DC to 5kHz(12kHz) | Approx. 41h40minute | Approx. 20h40minute |
| DC to 2.5kHz(6kHz) | Approx. 83h20minute | Approx. 41h40minute |
| DC to 1.25kHz(3kHz) | Approx. 165h40minute | Approx. 83h20minute |
| DC to 675Hz(1.5kHz) | Approx. 331h20minute | Approx. 165h40minute |
| DC to 400Hz(1kHz) | Approx. 496h | Approx. 248h |
| DC to 80Hz(200Hz) | Approx. 2480h | Approx. 1240h |
Nota: la velocità di registrazione è di ca. 0,8 MB / sec (larghezza di banda da 20 a 20 kHz a x8 canali). Spegnere ulteriormente il memo vocale
Utilizzate solo supporti dati certificati
Utilizzare le carte CF testate ed approvate da TEAC.
Altri supporti potrebbero non essere in grado di registrare o riprodurre correttamente.
Compact Flash Cards controllate da TEAC, per le operazioni corrette (a partire da settembre 2015)
| Series | Capacity | Model |
|---|---|---|
| SanDisk | ||
| Extreme | 32GB | SDCFXSB-032G-J61 |
| Extreme Pro | 16GB | SDCFXP-016G |
| 32GB | SDCFXP-032G | |
| Lexar | ||
| Professional | 8GB | LCF8GBCRBNA800 |
| 16GB | LCF16GCRBNA800 | |
| 32GB | LCF32GCRBNA800 | |
Fino a 32 canali / unità e fino a 128 canali totali, sincronizzando 4 unità
Configurazione a 8 canali o 16 canali disponibile su una unità. Configurazione fino a 32 canali disponibile aggiungendo box di estensione. È possibile sincronizzare fino a 4 unità (Max. 128 canali = 32 canali x 4 unità)
- È richiesto il kit di sincronizzazione opzionale
- Tutte le unità devono avere la stessa configurazione di canale
Registrazione multi- canale a Banda Larga
Larghezza di banda fino a 20 kHz a 8 canali (Modalità a 16 bit). Doppia velocità di trasmissione rispetto al registratore dati di tipo DAT convenzionale.
Riproduzione analogica e linea di monitoraggio
Riproduzione analogica disponibile se vengono installati moduli di uscita analogici.
Durante la registrazione è possibile disporre di una linea di segnale analogico di monitor.
Registrazione controllata da remoto
LX può essere controllato tramite telecomando (opzionale) oppure mediante PC utilizzando il software LX Navi.
L’avvio / arresto della registrazione può essere gestito dall’unità stessa.
Funzionalità aggiuntive
Attivazione della registrazione, Riproduzione memo vocale.
Pre-trigger, trigger di livello, ripetizione e registrazione a intervalli.
Formato file dati TAFFmat ampiamente diffuso
I dati registrati vengono memorizzati utilizzando il formato TAFFmat, ampiamente supportato dai principali software di analisi dei dati.
| Uscita analogica | |
|---|---|
| Segnale in ingresso |
Main Unit
| Sampling Frequency LX-110/LX-120 Standard | 96/48/24/12/6/3/1.5kHz (Common to each channels) | ||||
| Low Speed Sampling | Cut-off frequency | Attenuation | |||
| 1kHz | 400Hz | -80dB(at 500Hz) | |||
| 500Hz | 200Hz | -80dB(at 250Hz) | |||
| 200Hz | 80Hz | -80dB(at 100Hz) | |||
| 100Hz | 40Hz | -80dB(at 50Hz) | |||
| 50Hz | 20Hz | -80dB(at 25Hz) | |||
| 20Hz | 8Hz | -80dB(at 10Hz) | |||
| 10/5/2/1Hz | 4Hz | -80dB(at 5Hz) | |||
| 2/5/10/30/60s (Cycle) | 4Hz | -80dB(at 5Hz) | |||
| (Aliasing may occur under 5Hz sampling frequency) | |||||
| Sampling Frequency LX-120 only | 102.4/51.2/25.6/12.8/5.12/2.56/1.28kHz 65.536/32.768/16.384/8.192/4.096/2.048/1.024KHz 100/50/20/10/5/2/1kHz (Common to each channels) | ||||
| Tachometer Pulse Input LX-120 only | (Cannot be used simultaneously with generator output) | ||||
| Number of Input channels | 16bit 2 channels, 32bit 1 channel Only 1 channels support in case of highest sampling frequency | ||||
| LSB is used for pulse timing | |||||
| Input | Threshold Level +0.5/1/2.5/10/20V Max. Input Voltage 50V | ||||
| Input Connector | BNC | ||||
| Frequency Division Ratio | 1 to 255 | ||||
| Moving Average | 1 to 16 | ||||
| Mode | Pulse count(Gate, Accumulate), Cycle, Frequency, rpm | ||||
| Generator Output LX-120 only | (Cannot be used simultaneously with tachometer pulse input) | ||||
| Output channel | 1 channel (Same Connector is used with Monitor Output) | ||||
| Output signal | Sine, Sweep sine, Pulse, Pink noise, White noise | ||||
| Input Channels | 2/4/8/16/24/32ch selectable | ||||
| Recording Media | Select [Internal Memory] [Internal Memory + PC card] | ||||
| Internal Memory | 64MB Expandable up to 576MB | ||||
| PC card | PCMCIA TypeII memory card(up to 32GB), Compact Flash(CF) card (FAT16 or FAT32) | ||||
| *Ask to sales for support PC card | |||||
| *It is possible to record data to HDD in computer directly via FireWire | |||||
| Interface | Select 100BASE-TX or FireWire(IEEE1394) (Select to order) | ||||
| Contact switch control | REC, FWD, REC FWD, STOP, PAUSE, EVENT, PLOCK | ||||
| Monitor Channel | 1 (Analog output), BNC | ||||
| Monitor Output level | ±1 to 5V, 0.1V step | ||||
| Microphone Jack | 1 | ||||
| Loudspeaker / Earphone jack | 1 each | ||||
| Max. Recording rate | Internal Memory | Approx. 1.6MB/sec. | |||
| PC card | Approx. 0.8MB/sec. | ||||
| PC throughput | IEEE1394 | Approx. 1.6MB/sec. | |||
| Ethernet | Approx. 1.6MB/sec. | ||||
| Clock accuracy | ±1ppm (25deg C) | ||||
| Clock adjustment | ±30 seconds adjustment | ||||
| Operation environment | Operation temperature | 0 to 45deg C | |||
| Operation Humidity | 10 to 80%RH Non-condensing | ||||
| Safety / EMI | CE, VCCI | ||||
| Vibration | MIL-STD-810E fig 514.4-1.2..3 | ||||
| Power Consumption | LX-110 | DC Amp. | Input | 8ch | 30W |
| 16ch | 36W | ||||
| 32ch | 48W | ||||
| IN/OUT | 8ch | 36W | |||
| 16ch | 48W | ||||
| PA Amp. | Input | 8ch | 35W | ||
| 16ch | 46W | ||||
| 32ch | 66W | ||||
| IN/OUT | 8ch | 46W | |||
| 16ch | 66W | ||||
| Strain Amp. | Input | 8ch | 40W | ||
| 16ch | 56W | ||||
| 32ch | 86W | ||||
| IN/OUT | 8ch | 56W | |||
| 16ch | 86W | ||||
| LX-120 | DC Amp. | Input | 8ch | 36W | |
| 16ch | 42W | ||||
| 32ch | 56W | ||||
| IN/OUT | 8ch | 42W | |||
| 16ch | 56W | ||||
| PA Amp. | Input | 8ch | 41W | ||
| 16ch | 52W | ||||
| 32ch | 76W | ||||
| IN/OUT | 8ch | 52W | |||
| 16ch | 76W | ||||
| Strain Amp. | Input | 8ch | 46W | ||
| 16ch | 62W | ||||
| 32ch | 92W | ||||
| IN/OUT | 8ch | 62W | |||
| 16ch | 92W | ||||
| Power | DC11 to 30V | ||||
| Dimension (W x H x D) | Approx. 11 13/16″ x 2 9/16″ x 7 7/8″ Approx. 300mm x 65mm x 200mm *When expansion Box is attached (32ch, 16ch IN/OUT), Height Approx. 105mm | ||||
| Weight | LX-110 | Input | 8ch | 8 1/4 lb3.7kg | |
| 16ch | 8 5/8 lb3.9kg | ||||
| 32ch | 13 1/2 lb6.1kg | ||||
| Input / Output | 8ch | 8 5/8 lb3.9kg | |||
| 16ch | 13 1/2 lb6.1kg | ||||
| LX-120 | Input | 8ch | 8 1/4 lb3.7kg | ||
| 16ch | 8 7/8 lb4.0kg | ||||
| 32ch | 13 1/2 lb6.2kg | ||||
| Input / Output | 8ch | 8 7/8 lb4.0kg | |||
| 16ch | 13 1/2 lb6.2kg | ||||
| Standard Accessories | DC Power cable, LX Control software (LX-Navi), Operation manual | ||||
| LX Navi Support OS | Windows XP, Vista, 7 | ||||
Input Amp. DC Amp. AR-LXDC10
| Input format | Unbalance | ||
| Input coupling | DC | ||
| Input impedance | 1M ohm | ||
| Input range (Over range ±127%) | ±0.5/1/2/5/10/20/50V | ||
| Max. Input voltage | ±100V | ||
| Anti-aliasing filter | Analog filter + Digital filter | ||
| LPF | – | ||
| Frequency bandwidth | DC to (Sampling Frequency/2.4), ±0.5dB | ||
| A/D bit | 16/24 bit | ||
| A/D conversion method | 128 times over sampling Delta-sigma method (64 times over sampling, in case of Max. sampling frequency) | ||
| Non-linearity | < ±0.1% | ||
| Distortion | Sampling Frequency (fs) | Frequency | Distortion |
| 96kHz | 20kHz | < ±0.1% | |
| 48kHz | 10kHz | < ±0.07% | |
| 24kHz | fs/4.8 | < ±0.4% | |
| Range accuracy | < ±0.1% | ||
| SNR (16/24 bit) (25 deg C) | Input range | Band-width | SNR |
| < 20V | Within band-width | 84/94dB | |
| 20V | 80/88dB | ||
| SNR is a difference of noise level for 100% of each input range. Dynamic range is the greatest input level and a difference of noise level of each input. Dynamic range = SNR + 2 dB | |||
| Crosstalk | Input range | Band | Crosstalk |
| ALL | 20kHz | -82/-88dB | |
| < 40kHz | -80/-86dB | ||
| Inter-channel phase difference | < 1 deg (< 20kHz), < 3 deg (< 40kHz) | ||
| Input connector | BNC | ||
Input Amp. PA Amp. AR-LXPA100
| Input format | Balance / Unbalance | ||
| Input coupling | Balance DC / Balance AC / Unbalance DC | ||
| Input impedance | 1M ohm | ||
| Input range (Over range ±127%) | ±0.01/0.0316/0.1/0.316/1/3.16/10/50V | ||
| Max. Input voltage | ±50V, ±100V at ±50V range | ||
| Weighting | FLAT/A/C | ||
| HPF | OFF/10/20Hz | ||
| Constant current supply | 28V DC/4mA | ||
| Anti-aliasing filter | Analog filter + Digital filter | ||
| LPF | ― | ||
| Frequency response | DC coupling | DC to (Sampling Frequency/2.4) | |
| AC coupling | 1kHz to (Sampling Frequency/2.4), 平坦度±0.5dB | ||
| A/D bit | 16/24 bit | ||
| A/D conversion method | 128 times over sampling Delta-sigma method (64 times over sampling, in case of Max. sampling frequency) | ||
| Non-linearity | < ±0.1% | ||
| Distortion | Sampling Frequency | Input range | Distortion |
| 96kHz, 48kHz | > 0.316V | < ±0.1% | |
| < 0.1V | < ±0.2% | ||
| < 24kHz | All | < ±0.4% | |
| Range accuracy | < ±0.1% | ||
| SNR (16/24 bit) (25 deg C) | Input range | Band | |
| 20kHz | < 40kHz | ||
| 0.01V | 64/67dB | 60/63dB | |
| 0.0316V | 74/77dB | 69/72dB | |
| 0.1V | 83/86dB | 77/80dB | |
| 0.316/1V | 87/93dB | 77/80dB | |
| 3.16/10/50V | 87/96dB | 77/80dB | |
| SNR is a difference of noise level for 100% of each input range. Dynamic range is the greatest input level and a difference of noise level of each input. Dynamic range = SNR + 2 dB | |||
| Crosstalk | Input range | Band | |
| 20kHz | < 40kHz | ||
| 0.01V | -64dB | -60dB | |
| 0.0316V | -73dB | -69dB | |
| 0.1V | -78dB | -74dB | |
| 0.316/1/3.16/10/50V | -78dB | -74dB | |
| Inter-channel phase difference | < 1 deg (< 20kHz), < 3 deg (< 40kHz) | ||
| TEDS | V0.9, V1.0 applicable | ||
| Input connector | BNC | ||
Input Amp. Strain Amp.(AR-LXST100)
| Input format | Balance | |||||
| Input coupling | DC | |||||
| Input impedance | 1M ohm | |||||
| Input range (Over range ±127%) | DC mode: ±1/2/5/10V | |||||
| ST mode: 500/1000/2000/5000/10000/20000/50000/100000μST, Accuracy < ±1% | ||||||
| Max. Input voltage | ±25V | |||||
| Gauge factor | 2 | |||||
| Applicable Gauge Resistance | 120 to 2000 ohm | |||||
| Remote sensing | Available | |||||
| Balance range | ±10000μST | |||||
| Balance method | By electronic auto balance | |||||
| Applicable bridge | Full bridge | |||||
| Bridge method | DC | |||||
| Bridge voltage | 2V (±1V) | |||||
| 10V (±5V) | ||||||
| Anti-aliasing filter | Analog filter + Digital filter | |||||
| LPF | Pass/10/30/100/300/1k/3k/10k/30kHz(-3dB), -48dB/oct 8 pole Butterworth | |||||
| Frequency bandwidth | DC mode | DC to (Sampling Frequency/2.4), +0.5/-3dB | ||||
| ST mode | DC to 30kHz, ±0.5dB/-3dB | |||||
| A/D bit | 16/24 bit | |||||
| A/D conversion method | 128 times over sampling Delta-sigma method (64 times over sampling, in case of Max. sampling frequency) | |||||
| Non-linearity | < ±0.1% | |||||
| Distortion | DC mode | same as DC100 | ||||
| ST mode | (SCF:10kHz, 30kHz), Sampling Frequency 24kHz, 96kHz 10000μST < 0.1% | |||||
| Range accuracy | < ±0.1% | |||||
| SNR (16/24 bit) (25 deg C) | Input range | Band | ||||
| 1kHz | 3kHz | 10kHz | 20kHz | 40kHz | ||
| 0.25mV/V | 67dB | 62dB | 58dB | – | – | |
| 0.5mV/V | 73dB | 68dB | 64dB | – | – | |
| 1mV/V | 75dB | 74dB | 71dB | – | – | |
| 2.5/5/10/ 25/50mV/V | 75dB | 75dB | 75dB | – | – | |
| 1/2/5V | – | – | – | 87/93dB | 77/83dB | |
| SNR is a difference of noise level for 100% of each input range. Dynamic range is the greatest input level and a difference of noise level of each input. Dynamic range = SNR + 2 dB | ||||||
| Crosstalk | Input range | Band | ||||
| 1kHz | 3kHz | 10kHz | ||||
| 0.25mV/V | -67dB | -62dB | -58dB | |||
| 0.5mV/V | -73dB | -68dB | -64dB | |||
| 1mV/V | -75dB | -74dB | -71dB | |||
| 2.5/5/10/25/50mV/V | -75dB | -75dB | -75dB | |||
| Inter-channel phase difference | < 1 deg (< 20kHz), < 3 deg (< 40kHz) | |||||
| Input Connector | Lemo 7-pin, 10Φ (ECGO Type) | |||||
Analog Output Amp. (AR-LXAO100)
| Output format | Unbalance | |
| Output coupling | DC | |
| Output impedance | 75 ohm | |
| Output range | ±1 to 5V, 0.1V step | |
| Smoothing filter | Analog filter + Digital filter | |
| Frequency bandwidth | DC to (Sampling Frequency/2.4), ±0.5dB | |
| A/D bit | 16/24 bit | |
| D/A conversion method | 128 times over sampling Delta-sigma method (64 times over sampling, in case of Max. sampling frequency) | |
| Non-linearity | < ±0.1% | |
| Distortion | < ±0.2% | |
| Range accuracy | < ±0.1% | |
| SNR (16/24 bit) (25 deg C) | DC Input Amp. | 87/93dB (in band) (at 1V input) |
| PA Amp. | 87/93dB (in band) (at 10V input) | |
| ST Input Amp. | 87/93dB (in band) (DC10V input) | |
| Crosstalk | -78dB (in band < 20kHz), -75dB (in band < 40kHz) | |
| Inter-channel phase difference | < 1deg (in band < 20kHz), < 3deg (in band < 40kHz) | |
| Input Connector | BNC | |
Selezione 1: Unità principale
LX110:
Modello standard
LX120:
Rispetto al modello base LX100 Sono supportate funzioni aggiuntive come l’ingresso a impulsi Tacho e l’uscita del generatore di segnale.
E’ in grado di acquisire il segnale analogico con frequenze di campionamento di 51,2 kHz, idonee per l’analisi della frequenza.
Frequenza di campionamento
LX110:
Frequenza di campionamento fino a 96 kHz.
LX120:
Frequenza di campionamento fino a 96k, 102.4k, 65.536k, 100kHz
Selezione 2: Numero di Canali
LX110 / 120:
Da 8 oppure 16 canali, nell’unità principale.
Con l’aggiunta di moduli di espansione, è possibile aggiungere 32 canali alla volta:
- Aggiunta di un massimo di 4 moduli di espansione con funzionamento sincronizzato (4 moduli x 32 canali = 128 canali totali)
- È necessario un kit opzionale per sincronizzare i moduli opzionali, con l’unità principale
Selezione 3: Amplificatori
DC Amp.: DC Input Amplifier [AR-LXDC100]
PA Amp.: IEPE Input Amplifier [AR-LXPA100]
- DC mode available
- High Pass Filter, Weighting supported and IEPE type accelerometer and microphone can be connected directly. No additional amplifier required.
- TEDS supported. Error free settings available
ST Amp.: Strain Input Amplifier [AR-LXST100]
- DC mode available
AO Amp.: Analog Output Amplifier [AR-LXAO100]
- Low sampling frequency supported
Selezione 4: Supporto di registrazione
- Memoria Interna allo strumento: 64MB, fino a 576MB, espandibil
- PC Card Drive: Up to 32 GB CF (con adattatore PCMCIA )
- Le misurazioni possono essere trasferite per la memorizzazione su computer, mediante connessione Ethernet oppure IEEE1394 (Firewire) Throughput Approx. 1.6 MB/s
Selezione 5: Interfaccia
IEEE 1394: Il driver proprietario viene fornito con il software LX Navi
Ethernet 100BASE-TX: Connessione Standard Ethernet
Selezione 6: Controllo
PC:
Il sistema di acquisizione dati può essere controllato dal software LX Navi, fornito come opzione standard
Unità di Controllo Remoto:
Permette di utilizzare il sistema di misura LX come sistema autonomo, rispetto ad un computer di controllo [ER-LXRC100], consentendo l’impostazione di tutti i parametri di funzionamento ed il controllo completo dell’unità sul campo, come nelle applicazioni mobili, a bordo veicolo.
Accessori in dotazione
- Cavo per alimentazione DC
- Adattatore per alimentazione AC
- LX Applicazione di controllo per computer [LX Navi]
- Manuale operativo
Accessori Opzionali
Unità di controllo remoto
ER-LXRC100
- LCD: LCD a colori 320X240 dot
- Funzioni : Unità di controllo (Setting, Record, Playback, Event), Bar meter, Voice Memo
- Dimensioni : circa. 170WX30HX100D mm (escluse le sporgenze)
- Peso: circa. 0.65㎏ (cavo escluso)
Unità alimentazione a batteria
BU-81
- Battery pack : HP-30L NP1 type (PACO Electronics Industry)
- Up to 3 batteries can be installed
- Dimension : Approx. 300WX27.5HX200D mm (Excluding protrusions)
- Weight : Approx. 1.5kg (Excluding Battery pack and attachment bar)
Battery pack
HP-30L: NP1 type(PACO Electronic Industry)
- Output Voltage : 13.2V Current
- Capacity : 3.3Ah
- Weight : Approx.700g
- Dimension : 184WX71HX25D mm
Carica batterie
KH-2S (PACO Electronic Industry)
- Power : 100 to 240VAC
- Slot : 4 (2 batteries can be charged at a time)
Adattatore per installazione su veicolo
TZ-LXVM
Maniglie frontali
TZ-LXFH
Programmi opzionali
Data Viewer
LX View [PL-S1001]
LX View visualizza il file dati in formato TAFFmat che viene registrato dai registratori dati TEAC come LX e WX. Consente la conversione di formato, l’estrazione dati e funzioni FFT.
- Vista forma d’onda (T-Y / FFT / X-Y)
- Conversione del formato (ASCII / WAV / MATLAB / I-DEAS / HeadAcoustic / UFF / EDF)
- Riproduzione dati serie LX (conversione D / A) (opzionale)
