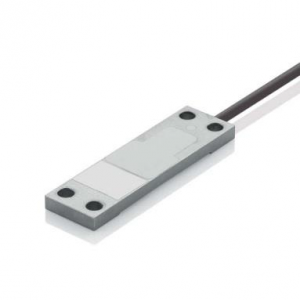

Giunto X103s15 non amplificato
- Per la misura delle deformazioni superficiali, come misura indiretta della forza/peso di interesse
- Campi di misura standard, fino a 250 μm/m, con possibilità di versioni speciali
- Basso profilo (89 x 26 x 6.5 mm) e 4 viti di fissaggio M6
- Anche per strutture molto rigide, con basse deformazioni
- Per applicazioni statiche / quasi statiche
- Uscita tipica 1,5 mV/V
- Convenienti e sicuri, con il supporto S2Tech alla scelta del punto di installazione
Preventivo >
Sensore estensimetrico non amplificato per la misura della deformazione superficiale tra due punti di fissaggio, amplificando meccanicamente il fenomeno. Attraverso un design particolare, la sollecitazione viene concentrata nell’area di misura interna al trasduttore, per essere convertita in segnale elettrico per mezzo di un affidabile ponte estensimetrico.
Questo sensore è realizzato in acciaio e la sua costruzione sigillata può arrivare a garantisce un grado di protezione ambientale fino ad IP65, per l’impiego nelle applicazioni più gravose senza problemi di utilizzo.
E’ inoltre caratterizzato da un basso profilo – solo 6,5 mm di altezza – alta risoluzione e sensibilità di misura.
Il trasduttore non amplificato – con segnale in uscita in mV/V di alimentazione – si presta per essere utilizzato in applicazioni ove il segnale di più trasduttori deve essere collegato in parallelo, per rilevare carichi distribuiti, come quando si deve rilevare lo sforzo distribuito su tutti i montanti di una pressa.
Questo trasduttore è stato studiato per la misura di una deformazione longitudinale tipo Trazione / Compressione.
Il trasduttore non è progettato e tarato per essere sollecitato con una flessione.
Vengono utilizzati, per esempio, nelle seguenti applicazioni:
- Misura del peso in strutture con carichi statici, come per esempio in installazioni di retrofit per silos, o dinamici
- Monitoraggio delle deformazioni in componenti meccaniche
- Monitoraggio in ambito di ingegneria civile per la sollecitazione delle strutture metalliche
| Campo di misura (fondo scala) | |
|---|---|
| Sensibilità | |
| Linearità | |
| Isteresi | |
| Alimentazione raccomandata | |
| Materiale | |
| Temperatura di funzionamento |
| Segnale di zero quando non installato | ± 0,1 mV/V |
| Variazione del segnale di FS | ± 2 % FS |
| Impedenza del ponte | 350 Ohm |
| Ripetibilità alla re-installazione | Typ. 1 %, max 2 % |
| Sovraccarico | 150 % FS |
| Vita attesa con carico alternato 50% | 10^7 cicli |
| Protezione ambientale | IP65 |
NOTE PER L’INSTALLAZIONE
- Il sensore viene consegnato senza viti di fissaggio
- Il sensore deve essere installato su superfici lavorate con un grado di finitura minimo N9 con un piano entro 0,5 mm.
Viti per il fissaggio dei trasduttori:
| Viti | Coppia di serraggio con viti classe 10.9 | Coppia di serraggio con viti classe 12.9 | |
|---|---|---|---|
| X103 | 4x M6 | 14 Nm | 18 Nm |
Questa serie di trasduttori è disponibile con le seguenti connessioni elettriche:
- Cavo schermato in PVC lunghezza standard 1 metro
Connessioni elettriche

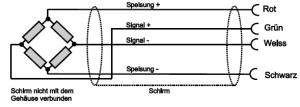

| Colore | X103s15 |
|---|---|
| Bianco | Segnale – |
| Rosso | Alimentazione + |
| Nero | Alimentazione – |
| Verde | Segnale + |
Nota: la calza schermante del cavo schermato non è collegata al corpo di misura
Come opzioni, sono possibili:
- Uscita con cavo e connettore applicato all’estremo libero del cavo
- Uscite cavo di lunghezza non standard
