Dinamometri Wireless

0,00

  • Connessione radio 2.4 GHz proprietaria
  • La distanza di connessione più elevata sul mercato
  • Trasmissione dati senza errori
  • Alta risoluzione
  • Coefficienti di sicurezza elevati
  • Funzionamento a batteria di lunga durata
  • Leggere e funzionali
  • Azzeramento tara, misura picchi ed allarmi sonori
  • Compatte, leggere e sicure anche negli ambienti più ostili
  • Disponibile in versione ATEX/IECEx e Bluetooth

Clear

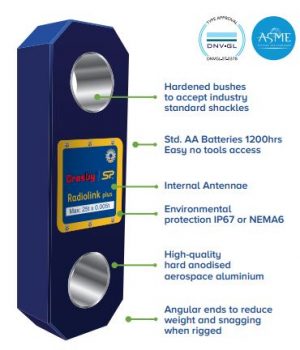

Conformi alle norme ASME B30.26, sono celle di carico senza fili, in grado di misurare sia la pesatura che il monitoraggio dinamico del carico.     L’ultima versione del trasduttore Radiolink plus è costruito in alluminio di qualità aeronautica, di alta qualità e resistenza, con una progettazione che ha ottimizzato la struttura interna per il funzionamento agli alti carichi di lavoro, in grado di fornisce al prodotto un rapporto resistenza / peso senza rivali, consentendo inoltre anche di sigillare l’interno del trasduttore e proteggere i componenti elettronici della cella di carico, per un grado di protezione ambientale IP67 / NEMA6 (anche in assenza della piastra di copertura della batteria), rendendo questo dinamometro leader del settore ancora più adatto per l’uso negli ambienti più difficili.

Decenni di sviluppo in questo prodotto vengono riassunti in questo prodotto, come il nostro esclusivo metodo di misurazione della deformazione del sensore sotto carico, che aiuta a compensare la torsione indotta della fune metallica quando il Radiolink viene caricato.

Il sistema Radiolink plus è dotato di una tecnologia wireless leader del settore che permette una distanza di trasmissione fino a 700m ed una frequenza di aggiornamento della misura standard di 3Hz, potendo essere facilmente configurato per operare a 200Hz. I dati vengono trasmessi in modalità wireless utilizzando la più recente tecnologia IEEE 802.15.4 (2,4 GHz) che garantisce una trasmissione sicura, ad alta integrità e priva di errori sia del peso statico che del carico dinamico, ad un controller portatile wireless.

Progettato per la misurazione di carichi statici e dinamici, Radiolink plus può anche essere utilizzato in combinazione con la gamma di software di registrazione dati wireless SW.MWLC ad alta velocità che consente il controllo simultaneo dei dati, l’acquisizione e la visualizzazione in tempo reale delle misure fino a un massimo di 100 punti di misura.

Radiolink plus può essere utilizzato anche con il pacchetto software Proof Test, che consente all’operatore di eseguire prove di carico a distanza di sicurezza dal sito di misura, generando certificati di prova in tempo reale sul posto. Radiolink plus utilizza batterie alcaline AA, facilmente reperibili, e dispone di un’elettronica a microcontrollore avanzata, progettata per proteggere l’unità dagli errori di installazione delle batterie, prolungandone la durata e l’uso di batterie alcaline di facile reperibilità, eliminando i problemi legati alla ricarica, al guasto e alla sostituzione delle batterie ricaricabili (evitando quindi di dover ritornare il prodotto al Costruttore per queste operazioni, con conseguente risparmio economico).

atexslogoÈ disponibile una gamma completa di accessori wireless, tra cui booster di segnale, visualizzatori LED  wireless  a grandi cifre e stazioni riceventi per la ritrasmissione della misura come segnale analogico (4-20 mA, 0-10 V, 0-5 V) o digitale (RS232 / 485, Modbus RTU e ASCII) .

Per quanto sopra, la cella di carico a trazione senza fili Radiolink plus è la scelta numero uno per la pesatura e il monitoraggio dinamico del carico nelle operazioni di sollevamento critiche e difficili.



Campo di misura (fondo scala)

, , , , , , , , , , , , ,

Protezione ambientale

Sensibilità

Errore totale

Effetto della temperatura sullo zero (entro 5°K)

< ±0,1 % FS

Creep

< ±0,15 % FS, entro 4 ore di prova al FS

Ritorno a zero da pieno carico

< ±0,07% FS dopo 30 minuti al FS

Limite carico di sicurezza

Carico di rottura

Campo di temperatura

-10 a 40°C compensato

Temperatura di funzionamento

Uscita analogica

, , ,

Uscita digitale

, , ,

Materiale

ModelRLP1TRLP2T5 RLP6T5RLP12TRLP25TRLP35TRLP55TRLP75TRLP100TRLP150TRLP200TRLP250TRLP300TRLP500T
Capacity1,000kg2.5te6.5te12te25te35te55te75te100te150te200te250te300te500te
2200lb5500lb14300lb26000lb55000lb77000lb120000lb165000lb220000lb330000lb440000lb550000lb660000lb1100000lb
Resolution0.5kg0.001te0.001te0.002te0.005te0.005te0.01te0.01te0.05te0.05te0.1te0.1te0.1te0.1te
1lb2lb2lb5lb10lb10lb20lb20lb100lb100lb200lb200lb200lb200lb
Unitskgtetetetetetetetetetetetete
lblblblblblblblblblblblblblb
Weight1.5kg1.5kg2.4kg3.7kg5kg8.6kg13kg16kg34kg46kg82kg82kg118kg248kg
3.3lb3.3lb5.3lb8.2lb11lb19lb28.7lb35.3lb75lb101.4lb180.8lb180.8lb260lb546.7lb
Safety Factor12:017:017:017:015:015:015:015:015:014:015:014:015:015:01
Battery TypeHandheld 2 x AA/Load cell 4 x AA
Battery LifeHandheld 60 hours/Load cell 1200 hours continuous
Display Type6 digit 25mm / 1” LCD
Operating Temp-10°C to +50°C / 14°F to 122°F
Accuracy± 0.3% of applied load
Frequency2.4 GHz
System Range700 metres / 2300 feet (100 metres / 328 feet if Bluetooth)
Data Rate3 Hz – up to 200 Hz can be ordered for dynamic load monitoring applications
ProtectionIP67 / NEMA 6
Dimension A204204249305340393424470608670700700806930
8.03”8.03”9.80”12.01”13.39”15.47”16.69”18.50”23.94”26.38”27.56”27.56”31.73”36.61”
Dimension B43434347607575759999144144150150
1.69”1.69”1.69”1.85”2.36”2.95”2.95”2.95”3.90”3.90”5.67”5.67”5.91”5.91”
Dimension C104104113113115126180202255303350350426570
4.09”4.09”4.45”4.45”4.53”4.96”7.09”7.95”10.04”11.93”13.78”13.78”16.77”22.44”
Dimension D146146165193215225230260320360350350350450
5.75”5.75”6.50”7.60”8.46”8.86”9.06”10.24”12.60”14.17”13.78”13.78”13.78”17.72”
Dimension ØE24,524,53847,555607676109109145145160200
0.96”0.96”1.50”1.87”2.17”2.36”2.99”2.99”4.29”4.29”5.71”5.71”6.30”7.87”
Dimension F484866Not relevant in this capacity
1.89”1.89”2.60”
Dimension G191932
0.75”0.75”1.26”
Crosby ShackleG2130G2140
Loading Pin Ø19192535515757708395121127152185
3/4”3/4”1”1 3/8”2”2 1/4”2 1/4”2 3/4”3 1/4”3 3/4”4 3/4”5”6”7 1/4”

Questo sistema di misura è anche disponibile in esecuzione ATEX









Caratteristiche e Benefici :

  • Disponibile versione Bluetooth
  • MTBF to WLL (Working Load Limit): Typically 50 million cycles
  • Allungamento tipico: <0.4mm @ WLL
  • Garanzia del Costruttore di 2 anni
  • Antenna interna, non ci sono sporgenze che possono essere di intralcio
  • Progettati con verifica F.E.A

Funzionalità di misura

  • Azzeramento della tara
  • Misura e ritenuta del picco di carico
  • Trasmissione dati sicura e senza errori, a lunga distanza
  • Accensione e spegnimento del trasduttore da remoto
  • Lunga autonomia di funzionamento, con batterie di commercio, sostituibili dall’Utente
  • Semplice ed affidabile

Fornitura standard:

  • Trasduttore del campo di misura di interesse
  • 4 batterie AA
  • Test report dell’unità
  • Manuale d’istruzione
  • Valigetta di trasporto
  • Tag RFID per l’identificazione dello strumento di misura

Accessori


Modulo di allarme

Il modulo SW.OAM è un modulo relè wireless che consente la gestione di indicatori di allarme come sirene o lampeggianti. I due relè si attivano per soglie impostabili dall’utente che possono agire in funzione del segnale ricevuto da un sensore o sulla somma di un massimo di 8 sensori. Il modulo SW.OAM è ideale come sistema di rilevamento e segnalazione wireless di un possibile  sovraccarico .




Modulo di Uscita Analogica

Il modulo SW.AO1i fornisce un’uscita analogica configurabile, per ogni singola cella di carico wireless ed è ideale per l’integrazione con un PC, PLC o altri sistemi di acquisizione dati. Alloggiato in un involucro NEMA 4, l’uscita può essere selezionata tra un set di segnali pre-calibrati, tra 0-5vdc, ±5vdc, 0-10vdc, ±10vdc, 0-20mA oppure 4-20mA.




Modulo uscita seriale ASCII

Ideale per l’integrazione con PC, PLC o altri dispositivi che richiedono un semplice ingresso seriale RS232, questo modulo SW.SO invia sulla linea seriale una stringa ASCII definita dall’utente che può includere dati singoli o sommati da un massimo di otto celle di carico Wireless.




Tablet rinforzato

Il tablet SW.RWT è l’ultima generazione di prodotti per uso gravoso, con una classificazione MIL-STD-810G e Windows® 7 Pro, l’SW-RWT può passare dalla sala riunioni al luogo di lavoro senza problemi, permettendovi di essere sempre pronti al contesto di misura più impegnativo.




Software di gestione sensori Wireless

Il software SW.MWLC per PC Windows consente di visualizzare e memorizzare le misure di un massimo di 24 celle di carico Wireless, salvando le acquisizioni file CSV. È possibile configurare fino ad un massimo di 24 sensori Wireless, impostando canali aggiuntivi per sommare le misure o registrare picchi, ecc. Queste configurazioni possono essere salvate e ricaricate in qualsiasi momento.




Display Wireless

Questo display LED da 100mm (4 “) modello SW.SB riceve via  wireless i segnali di misura ed leggibile fino a 40 mt di distanza. Perfetto per l’installazione su un portale di gru, l’unità funziona a 110-240 VAC ed il display può visualizzare le misure di una unità od il valore sommatoria di un massimo di otto unità Wireless.

Amplificatore di  segnale Wireless

Il modulo booster / ripetitore del segnale SW.SB funziona a batteria e si accoppia facilmente a qualsiasi dispositivo Wireless , ad es. cella di carico, accessori e soluzioni software nel raggio d’azione, aumentando rapidamente copertura ed estensione della portata.

Gateway MODBUS RTU/ ASCII

Il modulo SW.GW1 è un gateway di interfaccia Modbus che fornisce un’interfaccia semplice che consente agli utenti di raccogliere dati dai dispositivi Wireless, utilizzando il protocollo Modbus RTU standard o un semplice protocollo ASCII.
