Dinamometri con indicatore integrato

0,00

  • Visualizzazione misura su ampio display LCD (altezza cifre 25 mm)
  • Alta precisione: ± 0,3% del carico applicato
  • Alta risoluzione di misura (5000 divisioni standard)
  • Coefficienti di sicurezza elevati
  • Funzionamento a batteria di lunga durata
  • Leggere e funzionali
  • Azzeramento tara, misura picchi ed allarmi sonori (90dB)
  • Compatte, leggere e sicure anche negli ambienti più ostili

Clear

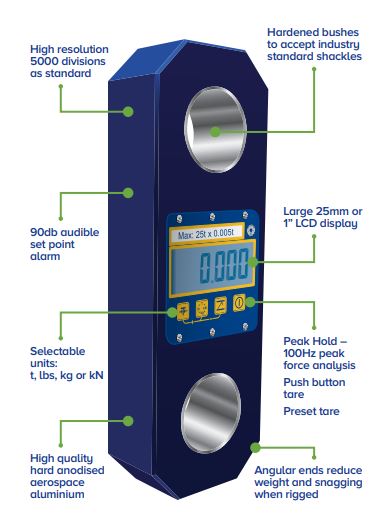

Conforme a ASME B30.26, la cella di carico modello LLP – per carichi a trazione – è un dinamometro digitale per la misurazione della forza, dotato di un display integrato. In produzione dal 1979, il sensore LoadLinkPlus ha visto ampliare continuamente la gamma di prodotto ed è ora utilizzato quotidianamente per il monitoraggio dei sollevamenti di carichi elevati, da 1 a 300 tonnellate, in una varietà di applicazioni industriali e commerciali tra cui produzione, trasporto, agricoltura, petrolio e gas, servizi pubblici, aerospaziale ed energia pulita.

Il design del prodotto è particolarmente studiato per garantire prestazioni di misura superiori, affidabilità e robustezza, aiutando a compensare la torsione indotta dalla fune metallica, quando il LoadLink viene caricato.

Lo strumento LoadLinkPlus oltre al display a leggibilità facilitata (6 cifre – altezza caratteri 25 mm, senza retroilluminazione), integra i comandi per attivare funzioni di azzeramento della tara, la scelta delle unità (libbre, kg, kN e tonnellate), la memorizzazione del picco, la tara preimpostata, il contatore di sovraccarico e un allarme acustico impostabile per avvertire l’operatore di una situazione di pericolo legata al sovraccarico dell’unità.

Il LoadLinkPlus è dotato di una sofisticata elettronica interna a microprocessore che consente alte velocità di aggiornamento della misura, estrema immunità ai disturbi elettrici di livello industriale e stabilità senza precedenti. Questa elevata stabilità conferisce a LoadLink una risoluzione di misura di oltre 5.000 divisioni, la più alta disponibile oggi sul mercato per un dinamometro digitale. Realizzato in alluminio di alta qualità ad uso aeronautico, il design di questo prodotto consente un rapporto peso / resistenza ineguagliato.

I dinamometri digitali della serie LLP sono in media il 30% più leggeri della concorrenza avente la stessa valutazione di sicurezza.



S2Tech è distributore ufficiale dei prodotti

Campo di misura (fondo scala)

, , , , , , , , , , , ,

Uscita digitale

Materiale

ModelLLP.1TLLP.2T5LLP.5TLLP.12TLLP.25TLLP.35TLLP.50TLLP.75TLLP.100TLLP.150TLLP.200TLLP.250TLLP.300T
Capacity1,000kg2.5te5te12te25te35te50te75te100te150te200te250te300te
2200lb5500lb11000lb26000lb55000lb77000lb110000lb165000lb220000lb330000lb440000lb550000lb660000lb
Resolution0.5kg0.001te0.001te0.002te0.005te0.005te0.01te0.01te0.05te0.05te0.1te0.1te0.1te
1lb2lb2lb5lb10lb10lb20lb20lb100lb100lb200lb200lb200lb
Unitskgtetetetetetetetetetetete
lblblblblblblblblblblblblb
Weight1.4kg1.4kg2kg3.2kg5kg8.6kg11.5kg16kg34kg46kg72kg72kg118kg
3.1lb3.1lb4.4lb7.1lb11lb19lb25.3lb35.3lb75lb101.4lb158.7lb158.7lb260lb
Safety Factor12:015:015:015:015:015:015:015:015:014:015:014:015:01
Battery Type9v PP3
Battery Life80 hours continuous
Display Type6 digit 25mm / 1” LCD
Operating Temp-10°C to +50°C / 14°F to 122°F
Accuracy± 0.3% of applied load
ProtectionIP65 / NEMA 4X
Dimension A204204249305340393424470608670700700806
8.03”8.03”9.80”12.01”13.39”15.47”16.69”18.50”23.94”26.38”27.56”27.56”31.73”
Dimension B43434347607575759999144144150
1.69”1.69”1.69”1.85”2.36”2.95”2.95”2.95”3.90”3.90”5.67”5.67”5.91”
Dimension C101101101101115126163202255303320320426
3.98”3.98”3.98”3.98”4.53”4.96”6.42”7.95”10.04”11.93”12.60”12.60”16.77”
Dimension D146146165193215225230260320360350350350
5.75”5.75”6.50”7.60”8.46”8.86”9.06”10.24”12.60”14.17”13.78”13.78”13.78”
Dimension ØE24,524,53847,555607676109109132132160
0.96”0.96”1.50”1.87”2.17”2.36”2.99”2.99”4.29”4.29”5.20”5.20”6.30”
Dimension F484866Not relevant in this capacity
1.89”1.89”2.60”
Dimension G191932
0.75”0.75”1.26”
Crosby ShackleG2130G2140
Loading Pin Ø19192535515757708395121127152
3/4”3/4”1”1 3/8”2”2 1/4”2 1/4”2 3/4”3 1/4”3 3/4”4 3/4”5”6”

Caratteristiche e Benefici :

  • MTBF to WLL (Working Load Limit): Typically 50 million cycles
  • Allungamento tipico: <0.4mm @ WLL
  • Garanzia del Costruttore di 2 anni
  • Progettati con verifica F.E.A

Funzionalità di misura

  • Azzeramento della tara
  • Misura e ritenuta del picco di carico
  • Spegnimento del trasduttore dopo un periodo di inutilizzo
  • Lunga autonomia di funzionamento, con batterie di commercio, sostituibili dall’utente
  • Semplice ed affidabile

Fornitura standard:

  • Trasduttore del campo di misura di interesse
  • 1 batteria alcalina standard da 9 volt
  • Test report dell’unità
  • Manuale d’istruzione
  • Valigetta di trasporto
  • Tag RFID per l’identificazione dello strumento di misura
