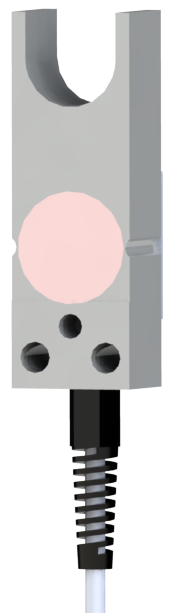

SM100 cella misura tensionamento
SM100 cella misura tensionamento - immagine 2
, ,

SM100 cella misura tensionamento

0,00 €

I trasduttori di questa serie di prodotto sono idonei per carichi a trazione / compressione – con campo di misura da 0 a ±80 – fornibili in:

  • versione priva di amplificatore (mV/V)
  • con amplificatore in tensione o corrente
  • con elettronica digitale integrata
  • con caratterizzazione in N

Sono di elevata precisione, affidabili, con un prezzo conveniente, di facile installazione e per uso generale, in applicazioni di automazione industriale.



Campi di misura (trazione e compressione): da 0 a ±80 Kg.

  • Elettronica incorporata (opzionale): amplificatori analogici o digitali
  • Protezione ambientale: IP65 (EN60529)
  • Compensazione contro carichi disassati
  • Robusta ed affidabile
  • Ottimo rapporto qualità/prezzo
  • Di facile installazione
  • Marcatura CE (EN 50081-2: 1994 / EN 50082-2: 1995)

I trasduttori della serie SM sono stati concepiti come supporto a rulli di rinvio per la misura del tensionamento durante la lavorazione continua di film plastici, carta, ordito, etc. in macchine avvolgitrici/svolgitrici, per il packaging, in macchine tessili, macchine flessografiche, per la stampa, etc.

Le celle di carico di questa serie vengono installate sulla spalla della macchina e forniscono un segnale proporzionale al tensionamento rilevato. Sono disponibili versioni del trasduttore senza amplificatore integrato, oppure con amplificatore in tensione, per i classici 0-5V, oppure 0-10 V.

Queste celle di carico sono pratiche, consentono una facile manutenzione della macchina permettendo un’agevole rimozione dei rulli di rinvio, sono compatte ed economiche.

Campo di misura (fondo scala)

Protezione ambientale (EN 60529):

IP65

Sensibilità nominale:

2mV/V (tip.)

Errore totale

Errore di ripetibilità

Effetto della temperatura sullo zero

Bilanciamento dello zero

≤ ± 2% FS

Impedenza di ingresso

Impedenza di uscita

Resistenza di isolamento

Alimentazione raccomandata

Alimentazione accettata

Limite carico di sicurezza

Carico di rottura

Campo di temperatura compensato

-10/+40 °C

Campo temperature di esercizio

-20/+70 °C

Materiale corpo di misura

in lega di alluminio ad uso aeronautico

Sensibilità

Tipologia segnale

Uscita digitale

,

Materiale

SM_esempio tensionamento film_r

SM100 Overall dimesnions

Questi trasduttori possono essere anche realizzati con:

  • Campi di misura realizzabili da 110, 220 e 330 Kg
  • Con trattamenti superficiali e rivestimenti protettivi idonei per le più svariate applicazioni
  • Svariate alternative per la connessione elettrica, come cavi o connettori
  • Configurazioni di prodotto per condizioni di carico complesse (sul trasduttore agiscono più componenti di carico, da più direttrici)
