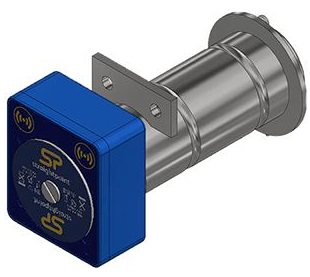

La gamma di perni di misura del carico (serie LP) è progettata per l’uso in applicazioni in cui non è possibile utilizzare una cella di carico di altra tipologia per la misura del carico alla fine di una linea di tensionamento, oppure si deve realizzare una soluzione di misura dove il trasduttore viene integrato all’interno di pulegge o assi di pulegge, ormeggi, supporti, argani o blocchi di supporto.
Questi trasduttori – realizzati nelle configurazioni standard presentate in queste pagine o in versione personalizzata – vengono progettati con l’ausilio delle più moderne tecniche di verifica F.E.M. e realizzati in acciaio inossidabile alto-resistenziale 17-4PH forniti normalmente completi di piastra anti-rotazione, potendo essere configurati per trasmettere la misura mediante una soluzione cablata – uscita cavo assiale o radiale – oppure wireless.
Costruiti per resistere agli ambienti più difficili in settori quali petrolio, gas e petrolio offshore o costruzioni, sono adatti per l’uso in situazioni esposte e possono essere forniti come prodotti sottomarini con connettori SubConn, per resistere all’immersione in acqua di mare a profondità estreme. Per aree pericolose possiamo proporre versioni wireless ATEX o IECEx per l’uso nelle zone 0,1 e 2.
I trasduttori della serie LP sono tipicamente collegati a strumenti da pannello o portatili presenti nella nostra linea di prodotti, o possono essere forniti con una vasta gamma di segnali di uscita conformi ai più comuni standard industriali, quali uscite non amplificate in mV / V, RS-422, RS-485, con protocolli di trasmissione digitale ASCII, MODBUS RTU o CAN-BUS ed uscite analogiche amplificate 4-20 mA per l’integrazione con un PLC. Possono inoltre essere dotate di elettronica integrata per trasmissione Wireless della misura, con alimentazione a batteria.
Sono inoltre forniti di serie con un cavo da 10 metri, potendo personalizzare tipo e lunghezza del cavo richiesto (lunghezze disponibili a 1500 metri / 4900 piedi a seconda del formato di uscita).
All’atto dell’ordine occorre specificare il tipo di connessione cavo richiesta.
Contattateci per applicazioni speciali, per trasduttori con misure personalizzate – Vi invieremo il nostro questionario per definire le caratteristiche del prodotto di interesse.
Campo di misura (fondo scala) | ± 100 tons, ± 1000 Kg, ± 1000 tons, ± 15 tons, ± 1500 tons, ± 2,5 tons, ± 25 tons, ± 250 tons, ± 3.5 tons, ± 50 tons, ± 500 Kg, ± 500 tons, ± 6,5 tons, ± 750 tons |
---|---|
Protezione ambientale | |
Sensibilità | |
Errore totale | |
Limite carico di sicurezza | |
Campo di temperatura | da -20 a + 70 °C |
Materiale | |
Uscita analogica |
Descrizione
Un perno di misura del carico rileva la forza applicata attraverso di esso, tramite estensimetri installati all’interno di un piccolo foro nell’asse del perno stesso. La superficie esterna del perno è lavorata in maniera idonea per definire i piani di taglio, che si trovano tra le forze da misurare.
Protezione ambientale del perno di misura
Poiché l’area strumentata del perno di carico è totalmente contenuta all’interno del prodotto, il trasduttore è intrinsecamente impermeabile. I trasduttori della serie LP sono realizzati in acciaio inossidabile speciale, con tappi di chiusura saldati o sigillati con O-ring e con particolare attenzione al pressacavo del cavo di segnale, potendo pertanto garantire un’elevata affidabilità di funzionamento anche per trasduttori installati sott’acqua.
Posizione tipica dei perno di misura
Se nella Vostra applicazione esiste già un perno, coinvolto nel trasferimento del carico, è possibile sostituirlo con un trasduttore a perno LP , così da poter monitorare tale carico. Gli schizzi di seguito mostrano le posizioni tipiche per i pin di caricamento.
Sistema di bloccaggio del perno di carico
Un perno di misura del carico deve essere bloccato saldamente in posizione, per fissarne l’orientamento rispetto all’assieme associato. L’orientamento del perno deve essere definito in maniera che il suo asse di misura corrisponda all’asse della forza di interesse. Questo posizionamento deve essere preciso e stabile nel tempo, rispetto all’asse del perno stesso che nella sua rotazione, così da poter effettuare misure affidabili e ripetibili.
Un perno di carico standard è progettato per rilevare la forza solo in una direzione (asse di misura). Una forza ad ortogonale rispetto all’asse di misura non produrrà nessun segnale in uscita dal trasduttore.
Uscita cavo e disposizione dei connettori
Il cavo di segnale può uscire dal perno di misura per soddisfare i requisiti dell’applicazione. E’ prioritario considerare la protezione del sistema di cablaggio per evitare danni accidentali durante l’installazione e l’uso. Se necessario, è possibile incorporare nel trasduttore un connettore per applicazioni ove sia necessaria una manutenzione e/o sostituzione periodica del cavo. Una guaina protettiva aggiuntiva può essere applicata a protezione del cavo standard (sia come protezione flessibile corazzata, che tubazione rigida). Ciò fornisce una protezione eccellente con il vantaggio che i raccordi associati sono facilmente disponibili.
Model | LP.K500 | LP.T1 | LP.T2.5 | LP.T3.5 | LP.T6.5 | LP.T15 | LP.T25 | LP.T50 | LP.T100 | LP.T250 | LP.T500 | LP.T750 | LP.T1000 | LP.T1500 |
Capacity | 500kg | 1000kg | 2.5te | 3.5t Ton | 6.5 Ton | 15 Ton | 25 Ton | 50 Ton | 100 Ton | 250 Ton | 500 Ton | 750 Ton | 1000 Ton | 1500 Ton |
1100lb | 2200lb | 5500lb | 7700lb | 14000lb | 33000lb | 55000lb | 110000lb | 220000lb | 550000lb | 1100000lb | 1650000lb | 2200000lb | 3300000lb | |
Resolution | 0.2kg | 0.5kg | 0.001 Ton | 0.001 Ton | 0.002 Ton | 0.002 Ton | 0.005 Ton | 0.01 Ton | 0.05 Ton | 0.1 Ton | 0.2 Ton | 0.2 Ton | 0.5 Ton | 0,5 Ton |
0.5lb | 1lb | 2lb | 2lb | 5lb | 5lb | 10lb | 20lb | 100lb | 200lb | 500lb | 500lb | 1000lb | 1000lb | |
Units | kgs, tonnes | |||||||||||||
lbs | ||||||||||||||
Weight | 0.9kg | 1kg | 1.2kg | 1.4kg | 2kg | 3.1kg | 5.6kg | 8.6kg | 11.8kg | 29.8kg | 79.2kg | 146kg | 275kg | 389kg |
0.4lb | 0.5lb | 0.9lb | 1.3lb | 2.6lb | 5lb | 10.3lb | 18lb | 24lb | 64lb | 172lb | 319lb | 603lb | 854lb | |
Safety Factor | 300% of SWL | |||||||||||||
Operating Temp | -20°C to +70°C / -4°F to 158°F | |||||||||||||
Accuracy | ±1% FS | |||||||||||||
Protection | IP67 (IP68 available as an option) / NEMA 6 (NEMA 6P available on application) | |||||||||||||
Dimension A | 24 | 35 | 45 | 50 | 63 | 75 | 89 | 102 | 110 | 130 | 225 | 295 | 360 | 430 |
0.94” | 1.38” | 1.77” | 1.97” | 2.48” | 2.95” | 3.50” | 4.02” | 4.33” | 5.12” | 8.86” | 11.61” | 14.17” | 16.93” | |
Dimension B | 36 | 49 | 70 | 75 | 95 | 114 | 152 | 178 | 190 | 220 | 370 | 500 | 612 | 731 |
1.42” | 1.93” | 2.76” | 2.95” | 3.74” | 4.49” | 5.98” | 7.01” | 7.48” | 8.66” | 14.57” | 19.69” | 24.09” | 28.78” | |
Dimension C | 70 | 80 | 100 | 105 | 125 | 150 | 195 | 225 | 230 | 300 | 440 | 590 | 712 | 832 |
2.76” | 3.15” | 3.94” | 4.13” | 4.92” | 5.91” | 7.68” | 8.86” | 9.06” | 11.81” | 17.32” | 23.23” | 28.03” | 32.76” | |
Dimension ØD | 20 | 20 | 25 | 30 | 40 | 50 | 63 | 75 | 88 | 125 | 170 | 200 | 250 | 275 |
0.79” | 0.79” | 0.98” | 1.18” | 1.57” | 1.97” | 2.48” | 2.95” | 3.46” | 4.92” | 6.69” | 7.87” | 9.84” | 10.83” |
