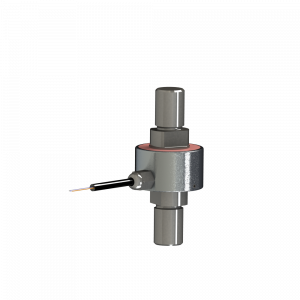

AP7005 celle a perno filettato

0,00

  • Carichi a compressione o trazione da 0 fino a ± 5.000 Kg
  • Alti coefficienti di sicurezza
  • Compatte e di facile applicazione nei più disparati contesti applicativi
  • Accoppiamento meccanico con perni filettati M18x1.5
  • Grado di protezione IP65
  • Personalizzabili per le applicazioni più disparate

Clear

I trasduttori della serie AP7000 sono estremamente compatti e funzionali, disponendo ai due estremi del trasduttore di un perno filettato – maschio – per l’installazione a bordo della macchina dove è necessario misurare forze o pesi.  L’innovativo principio di misura meccanico consente fattori di sicurezza elevati (con forze statiche a compressione allineate lungo l’asse di misura e con serraggio delle filettature fino alla battuta) permettendo la misura di carichi applicati a trazione o a compressione, lungo l’asse del trasduttore (rispetto all’asse dei due perni filettati).

Queste celle di carico a ponte completo, nelle versioni per bassi carichi non prevedono elettronica di amplificazione integrabile nel corpo del trasduttore, date le ridotte dimensioni, mentre per le versioni idonee per i carichi più elevati (a partire da 10.000 Kg) è possibile installare nel trasduttore un’elettronica di condizionamento per disporre di un segnale analogico (in tensione o in corrente) oppure digitale (Modbus, oppure CANopen), potendo inoltre configurare il trasduttore con connettori integrati o uscite ridondanti (opzionali).

L’impiego di snodi sferici è incoraggiato, in quanto permette di mantenere il trasduttore sempre allineato al carico.

Questi trasduttori sono impiegati in macchine di test, in asse su attuatori per fornire il segnale di feedback sulla forza applicata, per la misura indiretta di coppia (quando installati in maniera da rilevare le forze di reazione) e sono caratterizzati da carichi di sicurezza elevati (con forze statiche a compressione allineate lungo l’asse di misura e con serraggio delle filettature fino alla battuta).  Le loro dimensioni compatte e la forma permettono inoltre di installarle in applicazioni portatili (per esempio per la verifica di linee vita o ancoraggio).

Campo di misura (fondo scala)

Sensibilità ponte estensimetrico

1mV/V tip

Errore totale

Effetto della temperatura sullo zero (entro 5°K)

< ±0,1% FS

Creep

< ±0,15 % FS entro 4 ore di prova al FS

Ritorno a zero da pieno carico

< ±0,07%FS dopo 30 min al FS

Tipologia segnale

Materiale

Sensibilità
