Celle di carico Wireless

0,00

  • Connessione radio 2.4 GHz proprietaria
  • La distanza di connessione più elevata sul mercato
  • Trasmissione dati senza errori
  • Alta risoluzione
  • Coefficienti di sicurezza elevati
  • Funzionamento a batteria di lunga durata (1200 ore) con accensione e spegnimento da remoto

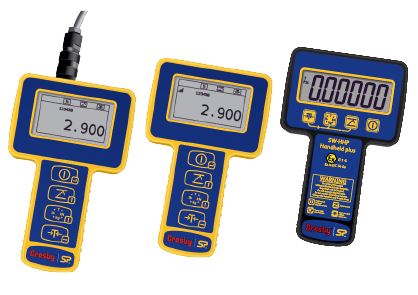

  • Si collega ai visualizzatori SW.HHP
  •  Gestione delle misure attraverso il software SW.MWLC, WCOGS e SW.PTP
  • Protezione ambientale IP67
  • Compatte, leggere e sicure anche negli ambienti più ostili
  • Disponibile in versione ATEX/IECEx e Bluetooth

Clear

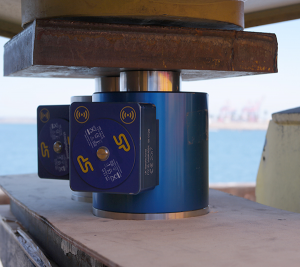

La cella di carico a compressione Wireless della serie WIN sta conquistando l’industria del sollevamento pesante e della pesatura strutturale grazie alla propria affidabilità e alle prestazioni.

Alla già nota linea di celle di carico a compressione, abbiamo affiancato altre celle di carico standard, alimentate a batterie di lunga durata e con trasmissione Wireless.

atexslogoNelle applicazioni più gravose e con grandi distanze tra i punti di misura, non si è più schiavi dei cavi di connessione,  della loro integrità e dei connettori, per poter garantire l’esecuzione e la qualità della misura.

I progetti di grande complessità e dimensioni possono essere completati in minor tempo rispetto ai metodi di misura tradizionali. I costi di manutenzione sono quasi del tutto eliminati per l’assenza di cavi e connettori.  La flessibilità di questi sistemi di misura, accoppiata alle elettroniche ed ai software di elaborazione disponibili, apre le porte a un gran numero di BluetoothLogoapplicazioni nei settori di sollevamento pesante, dell’energia, della difesa, del rigging, delle spedizioni e del trasporto in generale e di progetti di sollevamento e trasporto speciali.

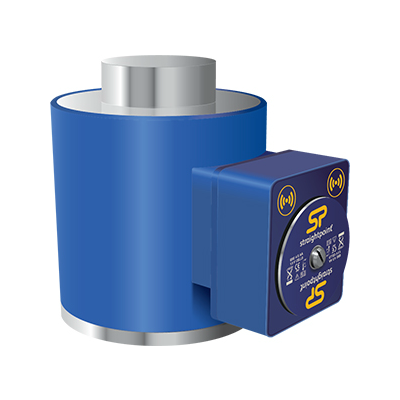

Le celle di carico a compressione Wireless serie WIN sono ottenute da acciaio inossidabile alto resistenziale di alta qualità, offrendo un’eccellente resistenza alla corrosione. In queste celle di carico viene utilizzata un’elettronica a micro-controllore di ultima generazione, per garantire una precisione di misura ed una risoluzione senza pari, con alimentazione a batteria ed una trasmissione priva di antenne esterne che possano essere danneggiate accidentalmente. La trasmissione dei dati è gestita dal protocollo di comunicazione proprietario dei sistemi Wireless,  per consentire la trasmissione della misura fino a 700 metri, senza errori ed in maniera affidabile.

A complemento di questi trasduttori è disponibile un’ampia gamma di accessori wireless. Questi accessori, tra cui il display remoto Wireless SW.HHP (abbinabile ad una sola cella di carico), un amplificatore di segnale wireless e numerosi pacchetti software Windows, permettono un impareggiabile livello di flessibilità applicativa non disponibile in precedenza, nel settore del monitoraggio del carico. È possibile utilizzare queste celle di carico con il software WCOGS per calcolare il centro di gravità ed il carico complessivo, in configurazioni di pesatura che possono prevedere l’utilizzo da 3 a  36 trasduttori dello stesso Fondo Scala.

Quando collegate al software SW.MWLC è possibile registrare dati e stampare reports delle operazioni di pesatura, consentendo la visualizzazione ed il monitoraggio simultaneo fino ad un massimo di 100 celle di carico a compressione Wireless, sul PC o sul tablet.  Infine, quando abbinate al kit software SW.PTP, l’operatore può eseguire prove di carico a distanza di sicurezza e generare certificati di prova in tempo reale, direttamente dal sito di prova.

Campo di misura (fondo scala)

, , , , , , , ,

Protezione ambientale

Sensibilità

Errore totale

Effetto della temperatura sullo zero (entro 5°K)

< ±0,1 % FS

Creep

< ±0,15 % FS, entro 4 ore di prova al FS

Ritorno a zero da pieno carico

< ±0,07% FS dopo 30 minuti al FS

Limite carico di sicurezza

Carico di rottura

Campo di temperatura

-10 a 40°C compensato

Temperatura di funzionamento

Uscita analogica

±10 V (opzionale), ±5 V (opzionale), 4-20 mA (opzionale), Nessuno

Uscita digitale

, , ,

Materiale

Part Numbers
SP   WNI5TC   WNI10TC   WNI25TC   WNI50TC   WNI100TC   WNI150TC   WNI300TC   WNI500TC   WNI1000TC
Crosby   2789197 2789191 2789193 2789196 2789190 2789192 2789194 2789195 2789138
Capacity 5te 10te 25te 50te 100te 150te 300te 500te 1000te
11000lb 22000lb 55000lb 110000lb 220000lb 330000 660000lb 1100000lb 2200000lb
Resolution 0.001te 0.002te 0.005te 0.01te 0.05te 0.05te 0.1te 0.2te 0.5te
2lb 5lb 10lb 20lb 100lb 100lb 200lb 500lb 1000lb
Units tonne
lb
Weight 6.2kg 6.2kg 6.2kg 6.2kg 15.5kg 15.5kg 65kg 65kg 172kg
13.64lb 13.64lb 13.64lb 13.64lb 34lb 34lb 143lb 143lb 379lb
Safety Factor 3:01
Battery Type Load cell 4 x AA Alkaline
Battery Life Load cell 1200 hours continuous (500hrs if Bluetooth)
Operating Temp -20°C to +70°C or 4°F to 158°F
Accuracy ±0.1% of full scale
Frequency 2.4 GHz
System Range 1000 metres or 3280 feet (100 metres or 328 feet if Bluetooth)
Data Rate 3Hz (configurable to 200Hz)
Protection IP67 or NEMA6

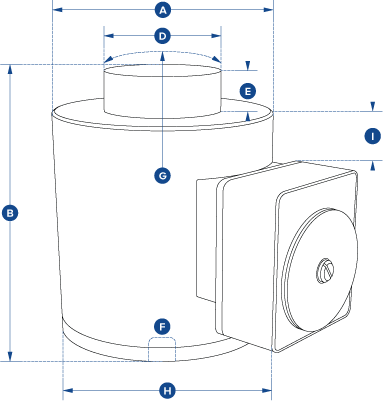

Dimension ØA 100 100 100 100 152 152 185 185 362
3,94 3,94 3,94 3,94 5,98 5,98 7:28 7:28 14:25
Dimension B 127 127 127 127 184 184 300 300 310
5:00 5:00 5:00 5:00 7:24 7:24 11.81“ 11.81“ 12.20“
Dimension ØD 59 59 59 59 80 80 155 155 270
2:32 2:32 2:32 2:32 3:15 3:15 6.10” 6.10” 10.63”
Dimension E 16 16 16 16 26 26 27,5 27,5 40
0.63” 0.63” 0.63” 0:51 1:02 1:02 1:08 1:08 1:57
Dimension F M18 x 2.5 M18 x 2.5 M18 x 2.5 M20 x 2.5 M20 x 2.5 M20 x 2.5 M20 x 2.5 M20 x 2.5 M30 x 3.5
M18 x 2.5 M18 x 2.5 M18 x 2.5 M20 x 2.5 M20 x 2.5 M20 x 2.5 M20 x 2.5 M20 x 2.5 M30 x 3.5
Dimension G 152 152 152 152 432 432 432 432 950
5,98 5,98 5,98 5,98 17:01 17:01 17:01 17:01 37,40
Dimension H 158 158 158 158 208 208 241 241 422
6.22” 6.22” 6.22” 6.22” 8:19 8:19 9:49 9:49 16.61”
Dimension I

Load cell top to SA700 top

22 22 22 22 33 33 49 49 102
0,87 0,87 0,87 0,87 1:30 1:30 1,93 1,93 4:02

Questa serie di trasduttori è anche disponibile in esecuzione ATEX

Caratteristiche e Benefici :

  • Disponibile versione Bluetooth
  • MTBF to WLL (Working Load Limit): Typically >50 million cycles
  • Allungamento tipico: <0.175mm @ WLL
  • Garanzia del Costruttore di 2 anni
  • Antenna interna, non ci sono sporgenze che possono essere di intralcio
  • Progettati con verifica F.E.A





Fornitura standard:

  • Trasduttore del campo di misura di interesse
  • Batterie AA
  • Test report dell’unità
  • Manuale d’istruzione
  • Valigetta di trasporto

Accessori


Modulo di allarme

Il modulo SW.OAM è un modulo relè wireless che consente la gestione di indicatori di allarme come sirene o lampeggianti. I due relè si attivano per soglie impostabili dall’utente che possono agire in funzione del segnale ricevuto da un sensore o sulla somma di un massimo di 8 sensori. Il modulo SW.OAM è ideale come sistema di rilevamento e segnalazione wireless di un possibile  sovraccarico .




Modulo di Uscita Analogica

Il modulo SW.AO1i fornisce un’uscita analogica configurabile, per ogni singola cella di carico wireless ed è ideale per l’integrazione con un PC, PLC o altri sistemi di acquisizione dati. Alloggiato in un involucro NEMA 4, l’uscita può essere selezionata tra un set di segnali pre-calibrati, tra 0-5vdc, ±5vdc, 0-10vdc, ±10vdc, 0-20mA oppure 4-20mA.




Modulo uscita seriale ASCII

Ideale per l’integrazione con PC, PLC o altri dispositivi che richiedono un semplice ingresso seriale RS232, questo modulo SW.SO invia sulla linea seriale una stringa ASCII definita dall’utente che può includere dati singoli o sommati da un massimo di otto celle di carico Wireless.




Tablet rinforzato

Il tablet SW.RWT è l’ultima generazione di prodotti per uso gravoso, con una classificazione MIL-STD-810G e Windows® 7 Pro, l’SW-RWT può passare dalla sala riunioni al luogo di lavoro senza problemi, permettendovi di essere sempre pronti al contesto di misura più impegnativo.




Software di gestione sensori Wireless

Il software SW.MWLC per PC Windows consente di visualizzare e memorizzare le misure di un massimo di 24 celle di carico Wireless, salvando le acquisizioni file CSV. È possibile configurare fino ad un massimo di 24 sensori Wireless, impostando canali aggiuntivi per sommare le misure o registrare picchi, ecc. Queste configurazioni possono essere salvate e ricaricate in qualsiasi momento.

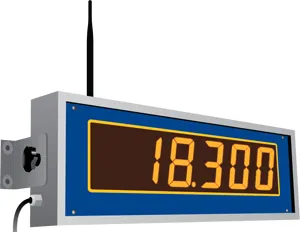

Display Wireless

Questo display LED da 100mm (4 “) modello SW.SB riceve via  wireless i segnali di misura ed leggibile fino a 40 mt di distanza. Perfetto per l’installazione su un portale di gru, l’unità funziona a 110-240 VAC ed il display può visualizzare le misure di una unità od il valore sommatoria di un massimo di otto unità Wireless.

Amplificatore di  segnale Wireless

Il modulo booster / ripetitore del segnale SW.SB funziona a batteria e si accoppia facilmente a qualsiasi dispositivo Wireless , ad es. cella di carico, accessori e soluzioni software nel raggio d’azione, aumentando rapidamente copertura ed estensione della portata.

Gateway MODBUS RTU/ ASCII

Il modulo SW.GW1 è un gateway di interfaccia Modbus che fornisce un’interfaccia semplice che consente agli utenti di raccogliere dati dai dispositivi Wireless, utilizzando il protocollo Modbus RTU standard o un semplice protocollo ASCII.
