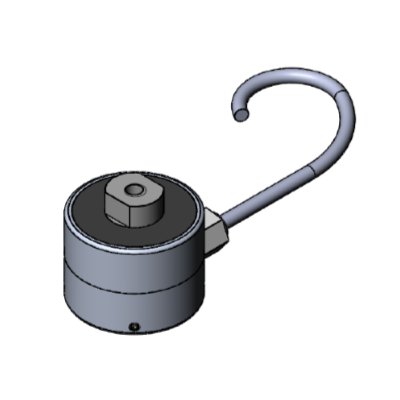

Celle di carico serie APC
0,00 €
- Celle di carico per la misura di forze a compressione
- Elevati coefficienti di sicurezza
- Dimensioni compatte per una facile installazione in contesti applicativi differenti
- Protezione ambientale IP65
Le celle di carico della serie APC sono estremamente compatte e funzionali. Sono facilmente installabili a bordo di macchine dove è necessario misurare forze e/o pesi. Si caratterizzano per un principio di misura meccanico innovativo che favorisce fattori di sicurezza elevati (con forze statiche a compressione allineate lungo l’asse di misura e con serraggio delle filettature fino alla battuta).
Queste celle di carico a ponte completo, date le ridotte dimensioni, non prevedono elettronica di amplificazione integrabile nel corpo del trasduttore. Nelle versioni idonee per carichi elevati è possibile installare un’elettronica esterna di condizionamento in modo da disporre di un segnale analogico. Al sensore possono anche essere collegati moduli wireless o Bluetooth.
Questi trasduttori vengono utilizzati in macchine di test, in asse su attuatori per fornire il segnale di feedback sulla forza applicata, per la misura indiretta della coppia. Le loro dimensioni compatte e la loro forma permettono l’installazione anche in applicazioni portatili, come la verifica di linee vita o attività di ancoraggio.
Le celle di carico della serie APC possono essere installate, inoltre, all’estremità di tiranti, funi, snodi o ganci. Oppure utilizzate per attività di pesatura sotto zampe di serbatoi, silos e tramogge.
| Campo di misura (fondo scala) | |
|---|---|
| Errore totale | |
| Sensibilità | |
| Variazione termica dello zero (entro 5°K) | <±0,1% FS |
| Creep | <±0,15% FS entro 4 ore di prova al FS |
| Ritorno a zero da pieno carico | <±0,07% FS dopo 30 min al FS |
| Materiale | |
| Protezione ambientale | |
| Carico max a trazione | 200 Kg (versioni 250-500-1000 Kg, con viti M6 classe 8.8) |
| Tipologia segnale |
| MODELLO | CAMPO DI MISURA | DIMENSIONI (mm) | ||||||||||
| A | B | C | D | E | F | G | H | L | M | N | ||
| APC 7001S | 0 ± 250 Kg | 13 | 38 | 30 | 4 | 16 | M6 | 6 | 7 | 28 | 42 | 7 |
| APC 7001S | 0 ± 500 Kg | 13 | 38 | 32 | 4 | 16 | M6 | 6 | 7 | 28 | 42 | 7 |
| APC 7001 | 0 ± 1000 Kg | 16 | 38 | 32 | 7,2 | 20 | M6 | 8 | 8 | 28 | 44 | 7 |
| APC7003 | 0 ± 3 Ton | 16 | 38 | 32 | 6 | 20 | M8 | 8 | 10 | 28 | 44 | 15 |
| APC7005 | 0 ± 5 Ton | 18 | 42 | 34 | 6 | 24 | M8 | 8 | 11,75 | 26 | 46 | 17 |
Per effettuare un ordine o per scoprire la soluzione più adatta alle vostre esigenze, potete contattarci direttamente al seguente indirizzo di posta elettronica:
