BC305Al celle miniaturizzate

Preventivo >

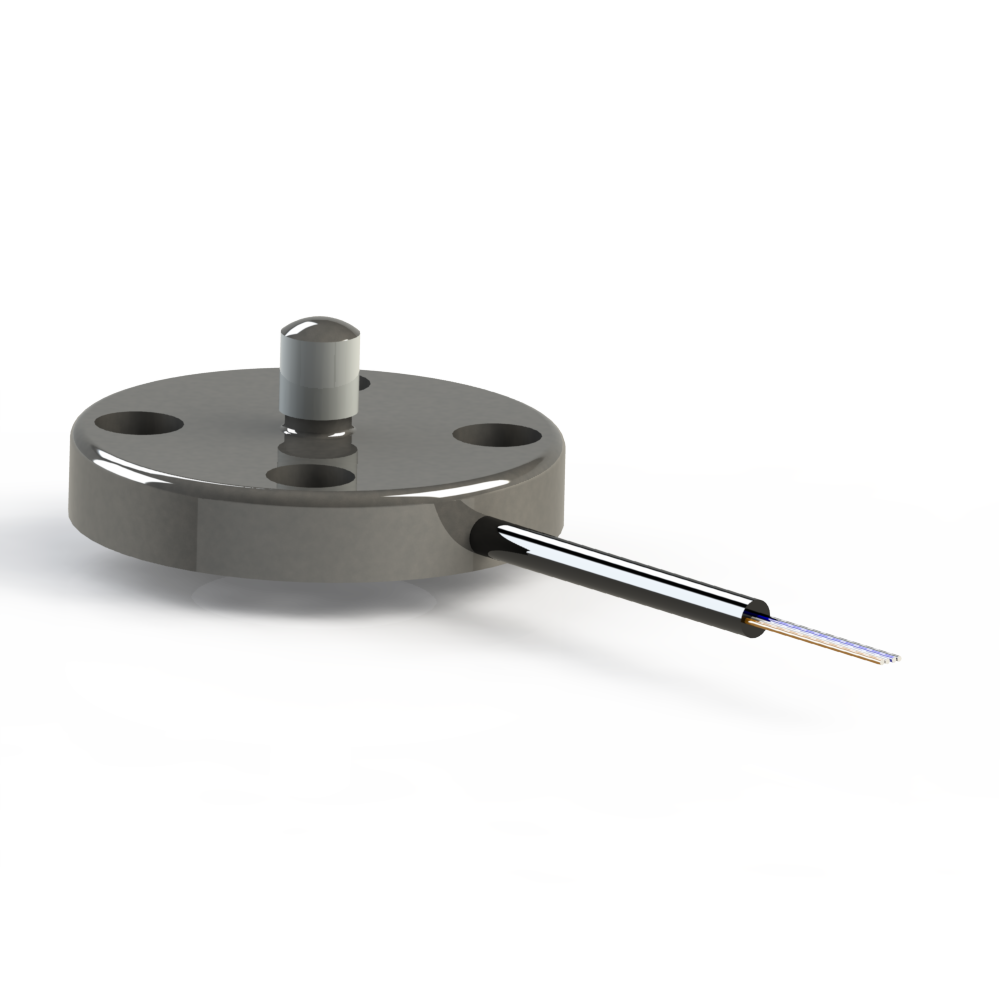

I trasduttori della serie BC305 sono celle di carico miniaturizzate – a bassissimo profilo – con corpo di misura in lega di alluminio ad uso aeronautico, per carichi a trazione / compressione, con ingombri estremamente contenuti ed un ottimo rapporto qualità prezzo.

Il trasduttore viene fissato con fori passanti lamati, per mezzo di quattro viti di fissaggio M4 ed è dotato di un gambo filettato  M8 x 1,25 (con testa di carico semi-sferica) per trasferire il carico al sensore.

Possono essere utilizzate per applicazioni su macchine automatiche, strumentazione medicale, robotica, macchine di termo saldatura, misure multi-punto, macchine utensili, bobinatrici, macchine di test nell’automotive, controllo qualità di macchinari per il fitness, per applicazioni di controllo carico negli ascensori, ecc.

Fondoscala

Protezione ambientale

Sensibilità nominale

Errore totale

Errore di ripetibilità

Effetto della temperatura sullo zero

Bilanciamento dello zero

≤ ± 3% FS

Alimentazione raccomandata

Sovraccarico

1,5 volte FS max

Tipologia segnale

Materiale

BC304_BC305 overall dimensions

Celle di Carico NON AMPLIFICATE
(con uscita non condizionata, mV/V)

Utilizzare i collegamenti descritti nella tabella.
Connessioni-elettriche-Celle-di-Carico-BC-senza-elettronica-interna
Per le Celle BC304-5 la Guaina Schermante non è collegata al corpo metallico della cella di carico e deve essere collegata ad una buona terra.
Per le Celle BC301-2-3 la Guaina Schermante non è presente.

Per effettuare un ordine o per scoprire la soluzione più adatta alle Vostre esigenze, potete contattarci direttamente al seguente indirizzo di posta elettronica:

[email protected]
