BC304K1500 cella miniaturizzata

Preventivo >

La cella di carico BC304K1500 è un trasduttore estremamente compatto, a basso profilo, con corpo di misura in acciaio inox alto resistenziale, per carichi a compressione, dotato di adattatore di carico e caratterizzato da un ottimo rapporto qualità prezzo.

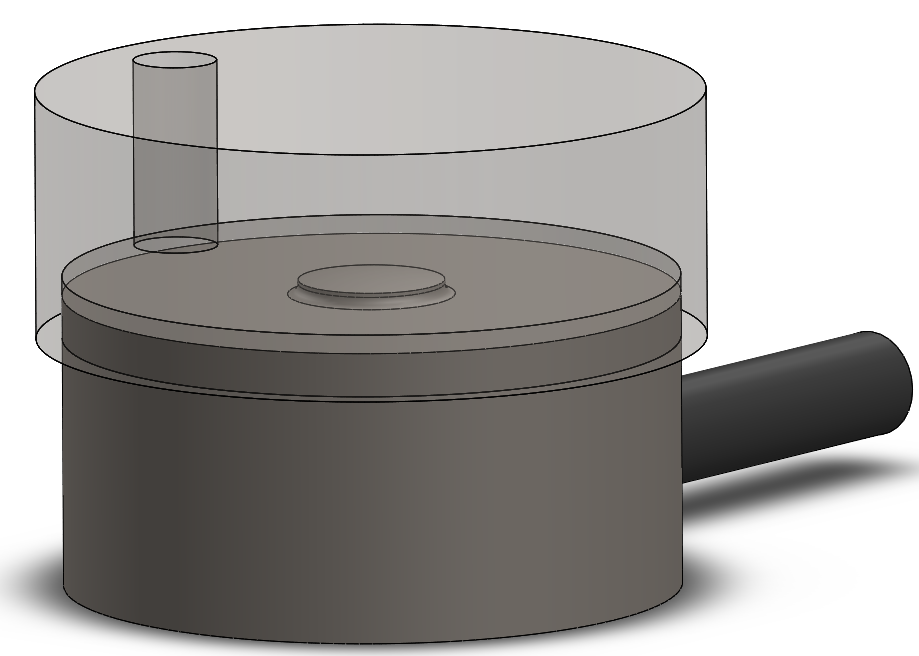

Il trasduttore appoggiato alla superficie del macchinario o dell’impianto, tenendolo centrato con una dima di posizionamento che lasci una sede di +0,5 mm sul diametro nominale, in maniera da lasciare  deformare il trasduttore, sotto carico.   Il trasduttore è dotato di una testa di carico semi-sferica che consente di trasferire il carico al sensore utilizzando un adattatore fornito da S2Tech per contenere gli effetti dei carichi disassati mantenendo centrato l’adattatore rispetto alla cella di cario.  Il trasduttore è stato oggetto di ottimizzazione FEM per il suo dimensionamento in rapporto a carichi a fatica, con la conseguente definizione di unna procedura produttiva specifica per ottenere le migliori prestazioni.

Possono essere utilizzate per applicazioni su macchine automatiche, strumentazione medicale, robotica, macchine di termo saldatura, misure multi-punto, macchine utensili, bobinatrici, macchine di test nell’automotive, controllo qualità di macchinari per il fitness, per applicazioni di controllo carico negli ascensori, ecc.

Ogni sensore è testato individualmente con procedura guidata dal computer e fornito con un documento riassuntivo delle sue caratteristiche.







Fondoscala

Protezione ambientale

Sensibilità nominale

Errore totale

Errore di ripetibilità

Effetto della temperatura sullo zero

Bilanciamento dello zero

≤ ± 3% FS

Alimentazione raccomandata

Sovraccarico

1,4 volte FS max

Materiale corpo di misura

Acciaio inox ad alta resistenza

Tipologia segnale

Materiale

Carico di rottura

> 300 %FS

Deflessione

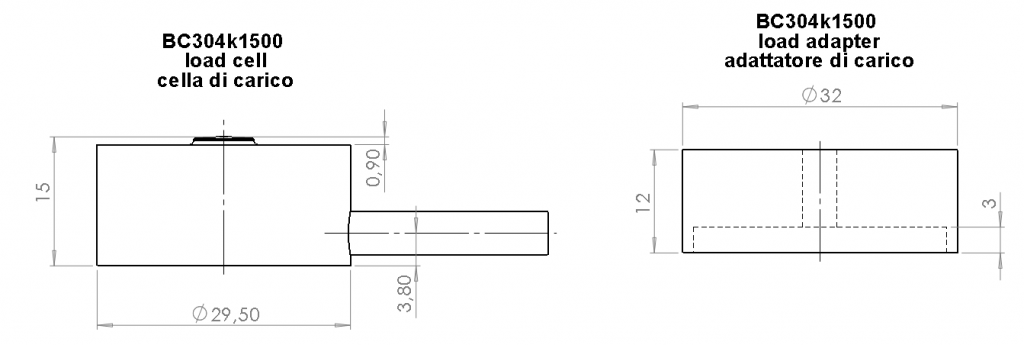

BC304k1500 dimensioni

Come standard il cavo PVC schermato non riporta il conduttore per il segnale di calibrazione, che può essere chiesto come opzione, per facilitare e velocizzare la calibrazione del sistema di misura, consentendo inoltre di verificare nel tempo, il funzionamento del sistema, con funzionalità diagnostica.

Per effettuare un ordine o per scoprire la soluzione più adatta alle Vostre esigenze, potete contattarci direttamente al seguente indirizzo di posta elettronica:

[email protected]
