Tensiometro per funi C.O.L.T.
0,00 €
- Campo di misura 5.000 Kg
- Leggero ed affidabile
- Funzionamento con batterie alcaline
- Trasmissione delle misure Bluetooth 4.1
- APP per Android ed iOS, con caratterizzazione per le funi più comuni
- Aggiornamento caratterizzazioni con l’aggiornamento dell’APP
- Protezione ambientale IP67

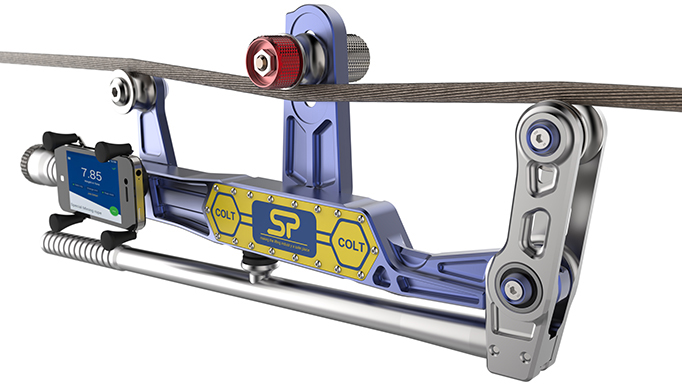

Il Tensiometro digitale C.O.L.T. è un uno strumento di misura leggero e di facile utilizzo per la misura del tensionamento di cavi di acciaio. Consente una misura rapida e precisa di tensioni fino a 5.000 kgf / 11.000 lbf su funi con diametro fino a 25 mm / 1 ” di diametro. Questo strumento di misura utilizza un modulo Bluetooth integrato ad alta precisione, per la trasmissione in modalità wireless dei i dati di carico, a qualsiasi dispositivo su cui sia presente l’app per Android o iOS.
Questo strumento di misura viene utilizzato, per esempio, per verificare e regolare il tensionamento di stralli, tiranti, linee aeree, teleferiche, cabinovie o seggiovie, paranchi elevatori, barriere di contenimento realizzate con funi tesate o cavi ad uso architettonico o qualsiasi cavo tensionato per garantire la sicurezza nell’esecuzione di opere di ingegneria civile.

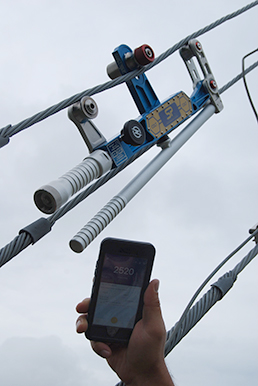

Costruito in alluminio ad uso aerospaziale, il tensiometro digitale C.O.L.T. è leggero e maneggevole e funziona su cavi già in tensione. Viene installato senza l’ausilio di accessori o attrezzi ausiliari e consente all’operatore di controllare rapidamente la tensione dei cavi o delle funi metalliche di interesse, con qualsiasi angolazione. Integra inoltre un supporto per uno smartphone, per utilizzare il C.O.L.T. come un tradizionale misuratore di tensione con display integrato, consentendo però anche un utilizzo dello stesso in una posizione comoda o in prossimità dell’unità di controllo del tensionamento della fune, così da velocizzare il lavoro.
Viene fornito in una custodia appositamente realizzata, utilizza batterie alcaline standard che lo rendono perfetto per la misurazione della tensione dei cavi in tutto il mondo.
Garanzia del Costruttore di 2 anni.
CARATTERISTICHE E VANTAGGI
- Database di riferimento caratterizzazione funi in continua espansione, tramite APP Android o iOS
- Snodi principali con cuscinetti di alta qualità
- La leva che consente l’installazione del trasduttore sulla fune tensionata è progettato con un rapporto di leva di 5.3: 1 così da poter installare il sistema di misura senza sforzo ed in sicurezza su funi metalliche precaricate
- Bluetooth per connessione wireless, così da permettere all’operatore di stare a distanza di sicurezza, se necessario
- La puleggia centrale è regolabile in maniera intuitiva, per adattare facilmente e velocemente il sistema di misura alle dimensioni delle funi metalliche di interesse
- Nessuna antenna esterna che possa essere danneggiata durante l’uso sul campo
- Design resistente all’acqua, per un utilizzo affidabile, in condizioni gravose e con qualunque meteo
- Lunga durata della batteria, fino a 1.000 ore di funzionamento
- Il database delle caratterizzazioni dei diversi tipi di fune è continuo e gli Utenti ne beneficiano mediante l’aggiornamento dell’App installata nel loro smartphone
Fornitura standard
- Certificato di prova
- Manuale dell’operatore
- Custodia di trasporto
S2Tech è distributore ufficiale dei prodotti
| Campo di misura (fondo scala) | |
|---|---|
| Protezione ambientale | |
| Errore totale | |
| Campo di temperatura | da -25 a + 70 °C |
| Uscita digitale | |
| Materiale |
APPLICAZIONI
- Manutenzione tiranti per la stabilizzazione di tralicci, antenne, alberi, etc.
- Per monitorare o regolare il tensionamento di cavi per la trasmissione elettrica
- Per le funi di teleferiche, funivie, seggiovie o cabinovie o in impianti di risalita in generale
- Per ascensori e montacarichi con carichi elevati
- Per tutte le applicazioni con sollevamenti tecnici fuori standard
- Per applicazioni di ingegneria civile, per la stabilizzazione di costruzioni o edifici
- Sistemi anticaduta
- In agricoltura, per il tensionamento dei filari
- Per la corretta installazione di tensostrutture
- In ambito navale, per la verifica del tensionamento di sartie e cavi
- Per il tensionamento di linee aeree di alimentazione veicoli, come tram, treni, filovie
Le caratteristiche del prodotto sono riferite dall’utilizzo su una fune tensionata, con un estremo vincolato in maniera rigida mentre l’altro capo risulta essere collegato ad una parte dotata di una certa flessibilità, come per esempio un traliccio o un’antenna.
Lo strumento di misura può essere utilizzato su tutte le funi che possano essere deformate e deviate dal loro normale allineamento (risultando conseguentemente più corte), permettendo così l’installazione dell’apparato e la misura.
| Model | COLT5T |
| Max Load | 5000kg |
| 11000lbs | |
| Resolution | 10kg |
| 20lb | |
| Units | kg, lbs, tonne and kN |
| Min Wire Rope Ø | Ø5mm |
| Ø3/16” | |
| Max Wire Rope Ø | Ø25mm |
| Ø1” | |
| Max Line Reduction | 5mm with a Ø10mm wire rope |
| 7/32“ with a Ø3/8” wire rope | |
| Wire Rope Database | Infinite via Android 4.4 or iOS 8.0 app |
| Weight | 3.5kg |
| 7.7lbs | |
| Battery Type | 2 x ‘C’ cell batteries |
| Battery Life | 1000 hours Bluetooth transmission time |
| Operating Temp. | -25°C to +70°C |
| -13°F to +158°F | |
| Protection | IP67 |
| NEMA 6 | |
| Accuracy | ± 3% of full scale if wire rope Ø and construction known |
| Communication | Bluetooth 4.2 |
| Dimension A | 589mm |
| 23.2” | |
| Dimension B | 254mm |
| 10” | |
| Dimension C | 200mm |
| 7.9” | |
| Dimension D | 200mm |
| 7.9” |
Libreria delle caratterizzazione delle funi disponibile, con ulteriori aggiunte attraverso l’aggiornamento dell’APP.
| Funi con DIMENSIONI METRICHE | |||||
| Sl No | Rope Name | Rope Dia(mm – Inch) | Strand Configuration | Material | WLL |
| 1 | 6mm 7×19 WRC | 6mm – 15/64″ | 7×19 | Galvanised | 0.478te |
| 2 | 8mm 7×19 WRC | 8mm – 5/16″ | 7×19 | Galvanised | 0.900te |
| 3 | 9mm 6X36 WC | 9mm – 23/64″ | 6X36 | Galvanised | 1te |
| 4 | 10mm 7X19 WSC | 10mm – 25/64″ | 7X19 | Galvanised | 1.2te |
| 5 | 10mm 6X36 FC | 10mm – 25/64″ | 6×36 | Galvanised | 1.2te |
| 6 | 12mm 7X19 WSC | 12mm – 15/32″ | 7X19 | Galvanised | 1.85te |
| 7 | 12mm 6X36 WC | 12mm – 15/32″ | 6X36 | Galvanised | 1.83te |
| 8 | 12mm 19X7 R.H.O.L | 12mm – 15/32″ | 19X7 | Galvanised | 1.89te |
| 9 | 14mm 7X19 WRC | 14mm – 35/64″ | 7X19 | Galvanised | 2.79te |
| 10 | 16mm 7X19 WSC | 16mm – 5/8″ | 7X19 | Galvanised | 3te |
| 11 | 18mm 6X36 IWRC | 18mm – 45/64″ | 6X36 | Galvanised | 4.1te |
| 12 | 19mm 7X19 WSC | 19mm – 3/4″ | 7×19 | Galvanised | 3.6te |
| 13 | 20mm 6X36 IWRC | 20mm – 25/32″ | 6X36 | Galvanised | 3.8te |
| 14 | 22mm 6X36 WC | 22mm – 55/64″ | 6X36 | Galvanised | 5te |
| 15 | 22mm 6X36 IWRC | 22mm – 55/64″ | 6X36 | Galvanised | 5te |
| 16 | 24mm 6X36 IWRC | 24mm – 15/16″ | 6X36 | Galvanised | 5te |
| 17 | 16mm 1X36 WS | 16mm – 5/8″ | 1X36 | Galvanised | 3.5te |
| 18 | 12mm P545 | 12mm – 15/32″ | P545 | Galvanised | 3te |
| 19 | 16mm P545 | 16mm – 5/8″ | P545 | Galvanised | 3.5te |
| 20 | 14mm COMPAK WC-14 | 14mm – 35/64″ | COMPAK | Stainless Steel | 3te |
| 21 | 16mm COMPAK WC-16 | 16mm – 5/8″ | COMPAK | Stainless Steel | 3.5te |
| Funi con DIMENSIONI IMPERIALI | |||||
| Sl No | Rope Name | Rope Dia(mm/Inch) | Strand Configuration | Material | WLL |
| 1 | 3/16″ 1X7 EHS (RED) | 3/16″ | 1X7 | Galvanised | 0.362te |
| 2 | 1/4″ 1X7 EHS (YELLOW) | 1/4″ | 1X7 | Galvanised | 0.603te |
| 3 | 5/16″ 1X7 EHS (BLACK) | 5/16″ | 1X7 | Galvanised | 1.016te |
| 4 | 3/8″ 1X7 EHS (ORANGE) | 3/8″ | 1X7 | Galvanised | 1.397te |
| 5 | 7/16″ 1X7 EHS (GREEN) | 7/16″ | 1X7 | Galvanised | 1.887te |
| 6 | 1/2″ 1X7 EHS (BLUE) | 1/2″ | 1X7 | Galvanised | 2.440te |
