Junction Box

0,00

Sistema pesacarico da arcata, per ascensori e montacarichi.

La Junction Box è predisposta per collegare tra loro in parallelo fino a 6 trasduttori estensimetrici, in maniera che il segnale risultante corrisponda alla sommatoria algebrica delle misure rilevate dai singoli sensori (a 4 fili).

Può essere utilizzata, in alternativa alla connessione  diretta del singolo sensore all’elettronica di condizionamento, quando è necessario collegare tra loro più sensori per misure di carichi distribuiti su più punti, che debbano essere rappresentati da un segnale unico che deve essere acquisito da un’elettronica di condizionamento/visualizzazione digitale lontana dall’area di misura.

La scatola di giunzione è anche predisposta per poter collegare in parallelo tra loro più scatole di giunzione, nei limiti imposti dalla capacità di alimentazione dell’elettronica collegata per la visualizzazione delle misure.

Numero sensori collegabili

massimo 6, tra loro in parallelo

Connessioni ai sensori

per mezzo di morsetti a molla, sezione conduttore da 0,14 a 0,75 mmq (conduttore unico) o da 0,14 a 0,75 mmq (trefolo)

Connessioni esterne

per mezzo di morsetti a molla, sezione conduttore da 0,08 a 1.5 mmq (conduttore unico) o da 0,08 a 1 mmq (trefolo)

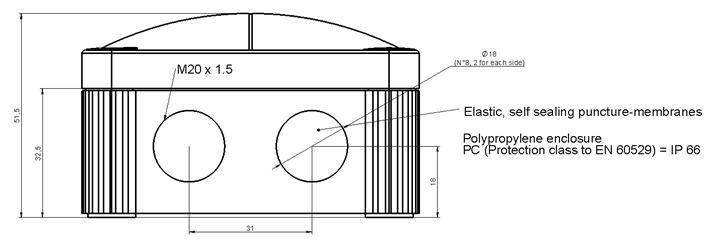

JB con interno e dimensioniJB esterno con dimensioni
